NCG CAM v20.0 se lanza oficialmente
NCG CAM es un software adecuado para todo tipo de formas de piezas, crea movimientos de corte optimizados, ideales para alta velocidad de corte, lo que ayudará a prolongar la vida útil del cortador, minimizar el desgaste de la máquina herramienta y producir piezas con un excelente acabado superficial. La aplicación ofrece rutinas avanzadas de mecanizado 3D, desbaste de restos y capacidades 3 + 2 para todas las trayectorias de corte, tiene un módulo adicional simultáneo de 5 ejes. El programa se ofrece con licencias perpetuas.
NCG CAM v20.0 llega con mejoras en las pasadas de lápiz (Pencil Passes), mecanizar con cortadores con forma en 3 ejes, una nueva API, desbarbado en 5 ejes y funciones adicionales para torneado de 2 ejes. Otras características nuevas incluyen: extracción de curvas de datos de perfil de eje (Shaft Profile Data Curve Extraction) , medir líneas y mecanizar con cortadores de punta convexa.
Otras novedades para el taller de NCG CAM incluyen, las trayectorias Waterline offset Toolpaths utilizando entradas simples, modelos de stock prismáticos, protección contra ranuras de perforación (Drilling Gouge Protection), longitud de flauta de taladros y una mejor definición de las formas de taladros.
Mecanizado por pases de lápiz en NCG CAM
Las pasadas de lápiz o con puntas son una trayectoria de herramienta de acabado importante que se utiliza para limpiar las esquinas e intersecciones superficiales, también se utilizan en otras operaciones importantes de acabado como:
- Acabado de restos
- Pases de herramienta de punta paralelos
- Pases offset de esquina
El desarrollo de NCG CAM contempló mejorar en gran medida los tiempos de cálculo, calidad y la precisión de los pases de lápiz. Los resultados de esta estrategia de mecanizado son: tiempos de cálculo computacional más rápidos, trayectorias de mejor calidad sin brincos, acabado superficial mucho más suave, en caras de moldes contorneadas en 3D y menos pulido necesario.
Operaciones de torno en NCG CAM
Se añadieron operaciones de torno para cortes internos. Después del taladrado, se agrega la capacidad de desbastar, desbaste de restos, acabado y ranurado interno.
- Mecanizado por Desbaste de restos : una vez que se completa la operación de torneado en bruto, el torneado de restos encontrará y mecanizará el material restante con una herramienta adecuada.
- Modelos de stock : los modelos de stock en torno se pueden configurar con un diámetro externo e interno para crear una representación más precisa de la operación cuando se usa un tubo o un material pretaladrado. Esto permitirá que las operaciones internas de torneado funcionen correctamente utilizando el material definido como punto de partida.
- Nuevos menús de torneado : se han agregado nuevos iconos de menú y menús de botón derecho del mouse para distinguir entre torneado externo e interno.
El mecanizado con fresas de forma está disponible en mecanizado curvo de 3 ejes. Se ha habilitado el uso de cortadores perfilados para el mecanizado de 3 ejes a lo largo de la curva; los cortadores incluyen tipo paleta (Lollipop Cutters), cortadores de ranura en T y cortadores de cola de milano para crear mecanizado de corte inferior.
Compensación de la línea de flotación (Waterline Offset ) para facilitar entradas. Se usan entradas simples desde las trayectorias de desplazamiento en la compensación de la línea de flotación. Esto minimizará el avance en los movimientos en espiral para crear una trayectoria más eficiente, ahorrando tiempo al eliminar movimientos de entrada en espiral no deseados.
Mecanizado a lo largo de la curva (Along Curve Machining ) para pasadas de herramienta axiales y múltiples compensadas. En lugar de simplemente crear una sola pasada y luego tener que usar un comando de desplazamiento axial separado para crear pasos hacia abajo más pequeños, esta opción se incluye en una nueva opción de mecanizado a lo largo de la curva. También se incluye en esta nueva opción los Multi-Passes, que permiten la eliminación de material en cantidades más pequeñas desde el costado hasta alcanzar el tamaño final.

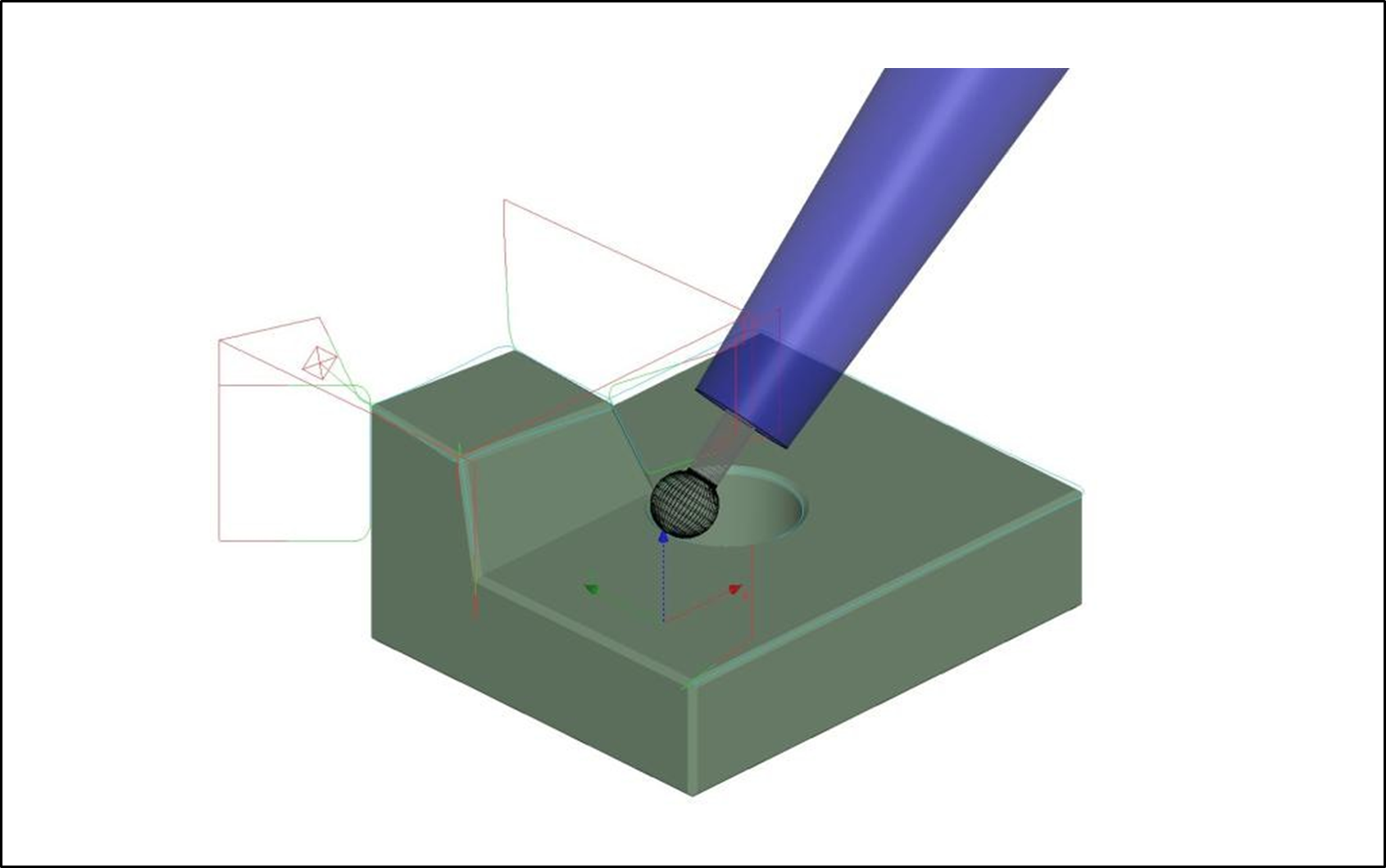

El desbarbado de 5 ejes es una nueva función ahora disponible en el módulo adicional simultáneo de 5 ejes. Esto estará disponible en el módulo de 3 ejes en una fecha posterior, como una opción de costo. El desbarbado elimina un borde afilado y crea un pequeño radio en su lugar.
Medición de líneas. Una nueva opción basada en iconos ahora mide con precisión entre dos puntos en los que se hace clic y muestra los resultados en un cuadro de diálogo para una mayor visibilidad y claridad.
Cambios en la forma en que se crean los modelos prismáticos que producen menos triángulos para crear bordes precisos y afilados. Esto crea tamaños de base de datos más pequeños y un acceso más rápido a través de los gráficos en movimientos rotacionales.
Protección contra ranuras de perforación (Drilling Gouge Protection) distingue entre los elementos que componen un taladro para la protección. Las versiones anteriores solo permitían la recolección de toda la herramienta o el soporte; ahora el vástago, la flauta y el soporte están protegidos individualmente.
Las longitudes de flauta en la definición de taladro ahora se pueden definir. Esto permite al usuario controlar la profundidad de perforación utilizable.
Mejor definición de las formas de taladros / grifos / escariadores, etc. Esto da una protección más precisa contra las ranuras al crear trayectorias de herramientas de perforación.
El desarrollo de pasadas suaves raster ofrece redondeo de esquinas o filetes que suavizan el movimiento continuo de la herramienta.
Una API (interfaz de programación de aplicaciones) utiliza una combinación de programación C / C # / C ++ y comandos NCG CAM Macro para crear aplicaciones a medida de procesos combinados y aumentar la productividad mediante automatización.
Se añade una nueva funcionará habilitar la extracción de curvas de datos de perfil de eje. Después de generar datos de perfil de eje para cualquier operación, se puede extraer la curva de arista del perfil para utilizarla en crear una superficie revolucionada. La superficie revolucionada podría representar una pieza torneada para crear un eje de herramientas a medida.
La herramienta de punta convexa o de desbaste de alto avance se agrega a las opciones para ciertos tipos de operaciones de corte. El desbaste de holgura adaptative (Adaptive Clearance Roughing) y las operaciones de mecanizado 5 ejes pueden utilizar esta opción. La herramienta se define de la misma manera que otros cortadores con los parámetros adicionales en el menú o toolbox 'Avanzado'.
Se han realizado mejoras en las que los pases de corte (Z-slice passes in Area Clearance) de área podrían tomar atajos (truncar las esquinas) cuando los pases cambian las condiciones de "En el límite" a "En la superficie". Anteriormente, esto había resultado en que se dejaran existencias de material adicionales en algunos casos. Estos cambios mejorarán la calidad de las pasadas, mejorarán las condiciones de mecanizado y ahorrarán un desgaste innecesario en los cortadores.
Esta nueva versión crea movimientos de enlace que no se retraen para los pases editados de Area Clearance y Waterline (estrategia donde el modelo 3d se corta a altura constante sus pasadas quedan como se sumerge en agua). Si no es posible ajustar los arcos de entrada, las curvas spline se ajustan para producir una transición más suave, creando una trayectoria de herramienta que fluye continuamente.
Fuente: NCG CAM
