VG software para análisis y visualización de datos de escaneo industrial por TC y otras fuentes 3D
La tomografía computarizada industrial (TC), combinada con el análisis y visualización del software VG de Hexagon, marca el referente en aseguramiento de calidad. Mantente al día con las demandas del sector y aprovecha el poder de los análisis no destructivos NDT con la última versión de VG software (Volume Graphics) para una evaluación fiable y basada en datos. Conecta tus activos, aprovecha herramientas de IA y pon tus datos a trabajar en los procesos de inspección.
Cada requerimiento en la inspección es diferente, las aplicaciones VG aseguran que dispongas de las herramientas adecuadas para dominar el tuyo. Ya sea en metrología, análisis de defectos o evaluación de materiales, cada aplicación de este ecosistema está diseñada para integrarse a tu flujo de trabajo y ofrecer resultados precisos. El ecosistema de software para análisis CT de VG incluye VGStudio Max, VGMetrology, VGinLine, VGTrainer y myVGL.
Novedades de VG Software
Modelos preparados para la detección de poros. Pon en marcha la detección automática de poros más rápido con un nuevo modelo pre entrenado para piezas fundidas de metal ligero. Como el modelo ya sabe qué buscar, necesitas menos datos etiquetados y menos entrenamiento para que funcione en tu caso específico.
Resultados 3D en reportes. La generación de imágenes 3D interactivas se ha acelerado, haciendo que la creación de informes HTML sea más rápida.
Tolerancias con pins en análisis de porosidad. Las tolerancias para análisis de porosidad/inclusión pueden fijarse en la caja de diálogo para que siempre se muestren. Esto elimina la necesidad de seleccionar tolerancias del menú para cada nuevo análisis, lo cual es útil cuando trabajas repetidamente los mismos parámetros.
Vista en el menú CM overview. Ver los resultados de medición de coordenadas de muchas partes en un proyecto es ahora más sencillo gracias a la nueva vista matricial. Muestra mediciones de múltiples partes en una sola tabla, lo que facilita comparar resultados y detectar valores atípicos de un vistazo.
Medición de longitud y área de líneas libres. Ahora puedes medir la longitud de las líneas libres y las áreas que encierran creando las dimensiones correspondientes. Además, se han realizado varias mejoras en las líneas libres, incluyendo la opción "Auto fit points", que ofrece mayor flexibilidad al adaptarse a formas deformadas manteniendo una alta precisión. Estas mejoras ahora te permiten medir la circunferencia real de un agujero deformado o la longitud de un eje medial doblado.

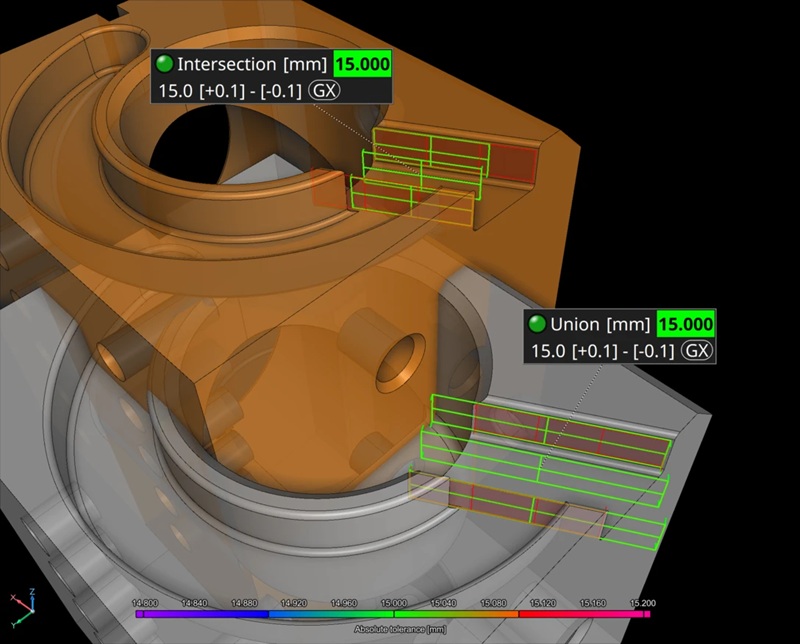

Crear elementos regulares a partir de dos planos o líneas. Una nueva opción para crear elementos regulares a partir de dos planos o rectas permite medir la intersección estos (por ejemplo, para mediciones LP) o considerar su unión (por ejemplo, para ciertas mediciones globales de tamaño). Esto es útil para geometrías como ranuras con lados opuestos no simétricos, donde considerar la unión puede producir resultados de medición más significativos.
Los sistemas de coordenadas locales. Cuando los elementos geométricos que definen un sistema de coordenadas local (como un datum o un sistema 3-2-1) se añaden a un patrón, el sistema de coordenadas se añade automáticamente al patrón también, siguiendo el mismo esquema de nombres. Esto significa menos cambio manual de nombres y queda inmediatamente claro a qué posición del patrón pertenece cada sistema de coordenadas.
Auto-asignación de elementos a la primera posición del patrón. Al añadir elementos de geometría a un patrón, ya no es necesario crearlos en la primera posición del patrón. Con la nueva opción "Emparejar las copias del elemento añadido con el patrón" activada, el software los ajustará automáticamente a todas las posiciones del patrón.
Ajustes para la determinación de superficies. Si realizas determinaciones de superficie regularmente con los mismos ajustes, ya no necesitas seleccionarlos manualmente cada vez. Solo guarda tus ajustes una vez y se usarán automáticamente como valores predeterminados la próxima vez que ejecutes una determinación de superficie en un volumen nuevo.
Exportar/importar. Pegar características geométricas o exportarlas/importarlas mediante un plan de medición usado para crear duplicados cuando ya existía una característica con el mismo nombre. Ahora puedes elegir "Reemplazar" o "Fusionar" características con nombres idénticos en los diálogos de plantilla de CM.
Recorte de objetos e instrumentos . Transferir objetos e instrumentos de recorte a otros proyectos u objetos ya no requiere plantillas dedicadas de instrumentos ni grabación y reproducción de macros. Ahora, una única plantilla de evaluación lo cubre todo: solo hay que copiar o exportarla. También es más fácil controlar exactamente qué se incluye: selecciona los objetos que quieres en el Árbol de Escena, y se seleccionarán automáticamente en el cuadro de diálogo de exportación/copia.
Comunicación interna VGinLINE. La comunicación entre los distintos componentes del sistema de automatización VGinLINE se ha simplificado, haciendo el sistema más robusto. Esto también mejora el rendimiento para planes de inspección cortos en hardware menos potente. Además, VGinLINE WORKER ya no requiere el Servicio de Control Remoto, lo que facilita la instalación como el arranque del sistema.
Limpieza de tareas de VGinLINE. La limpieza automatizada en VGinLINE ahora se reintenta inmediatamente o tras un retraso cuando se encuentra con problemas esporádicos, como problemas temporales de acceso, reduciendo la necesidad de intervención manual.
Realizando medición de coordenadas en varias partes a la vez - video. Descubre cómo usar grupos multicomponentes para realizar tareas de medición en múltiples piezas simultáneamente. En este vídeo, verás cómo importar una plantilla de medición, añadir y modificar objetos CM, revisar los resultados en el diálogo "Resumen CM" y generar un reporte que incluya la visión general de la medición de coordenadas.
Por: Staff de 3DCadPortal con materiales de Hexagon
