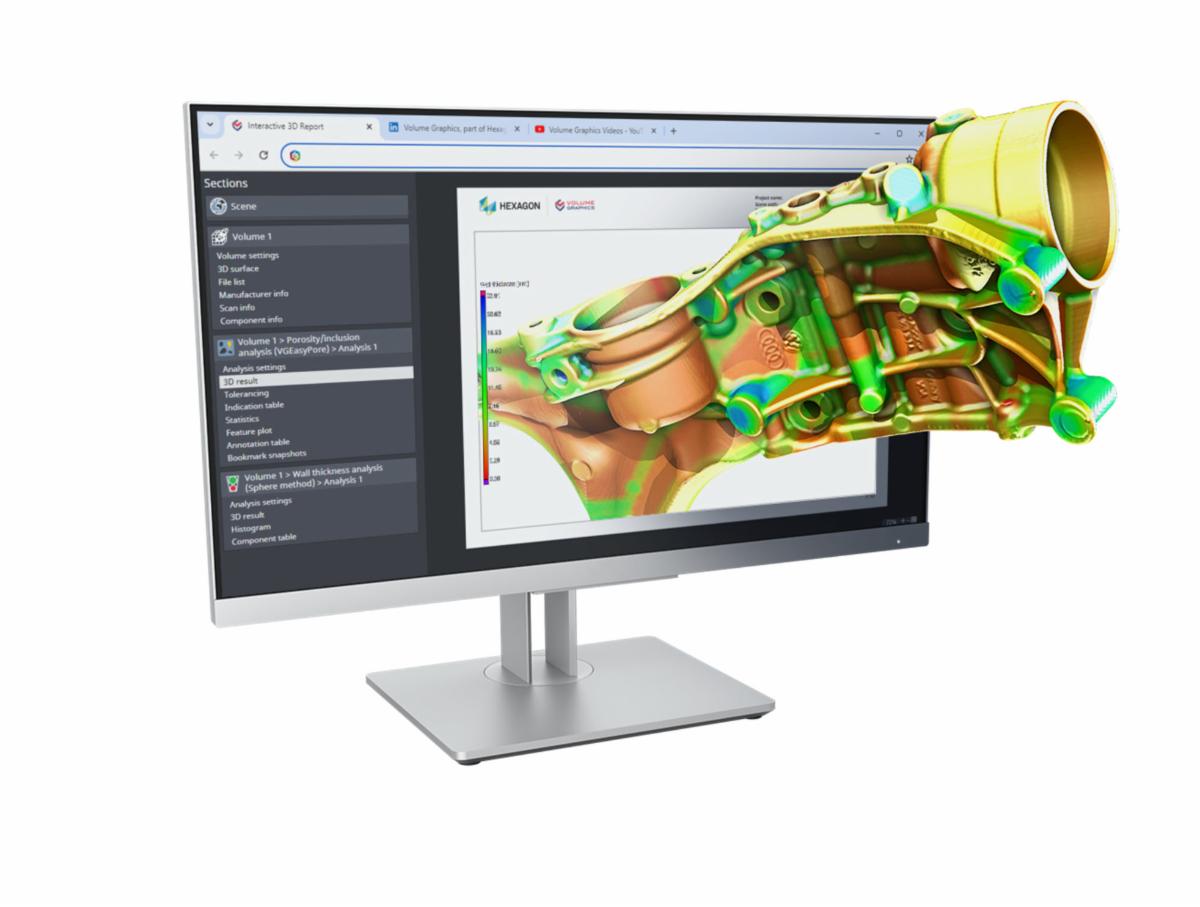

Los nuevos reportes en formato HTML permiten comprender mejor los resultados de los análisis de los datos de escaneado. Imagen por cortesía de Volume Graphics
Evaluar la calidad del producto a partir de tomografía computarizada y otros ensayos no destructivos
La digitalización aplicada a la manufactura permite a las empresas fabricar productos más rápido. Como resultado, cada vez adquieren más importancia la inspección física de los productos terminados, basada en la tomografía computarizada y otras tecnologías de escaneo de productos industriales. A medida que el camino de desarrollo de productos digitales se ha vuelto cada vez más sofisticado, la facilidad de uso del software de control de calidad basado en datos de escaneo que lo acompaña es clave para su aplicación exitosa en las industrias aeroespacial, automotriz, electrónica, médica y otras.
La versión más reciente del software Volume Graphics de evaluación no destructiva avanzada responde a esta necesidad con el atributo de facilidad de uso. Con funciones de interpretación, colaboración y presentación de datos, el software permite a los usuarios refinar, integrar y compartir sus resultados e iniciativas de calidad e inspección en la fabricación de productos.
La arquitectura de la suite (VGSTUDIO MAX, VGSTUDIO, VGMETROLOGY, VGinLINE y myVGL) aprovecha algoritmos desarrollados durante décadas, contempla mayor automatización e incluye herramientas personalizadas de Deep learning. Esta actualización permite que incluso el novato aplique de forma rápida y eficaz estos recursos a la evaluación de la calidad a lo largo del ciclo de vida del producto, y colabore con los expertos en un lenguaje común.
Novedades en Volume Graphics:
Reportes interactivos y formato PNG para compartir
Compartir los resultados de los datos de escaneo y los reportes es una parte vital para que una organización de fabricación avance en el camino hacia una calidad óptima del producto. Los reportes deben pasar de los ingenieros a los gerentes, que pueden no haber realizado ningún análisis por sí mismos, pero desean comprender cuándo y/o dónde se produjo un poro o grieta en particular, y por qué se realizó una llamada de aceptación, rechazo o se implementó un cambio de diseño. La novedad en esta versión es una función de reporte HTML muy intuitiva [ver imagen de arriba] que admite vistas interactivas de partes o resultados en 3D. Ahora se puede acceder a los documentos autónomos con cualquier navegador basado en Chromium, como Edge o Chrome, de modo que los análisis se pueden ver de forma interactiva en cualquier etapa del proceso de control de calidad.

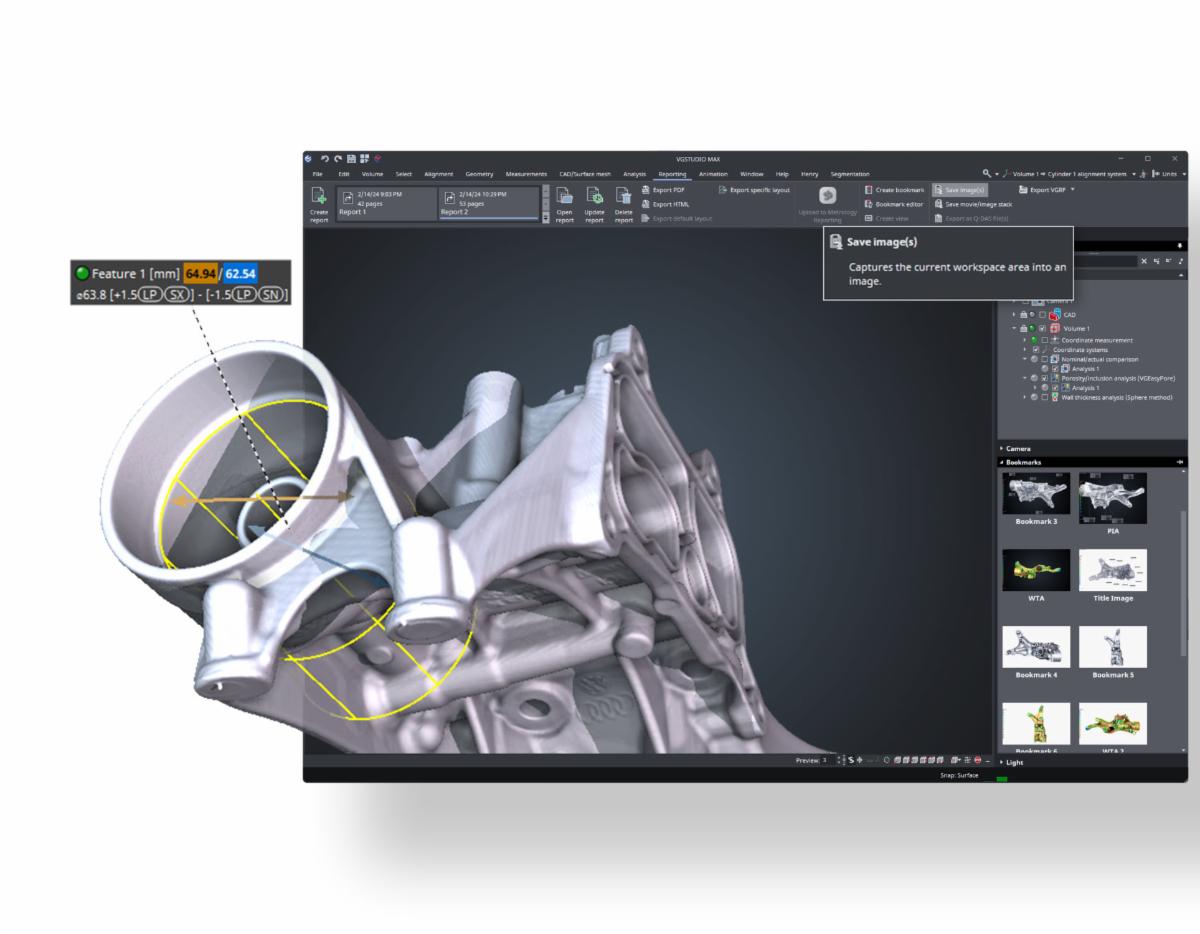

Los usuarios pueden mostrar y compartir resultados on el nuevo formato PNG de la versión 2024.1. Imagen cortesía de Volume Graphics
Junto con esto, está disponible una nueva función para exportar PNG [ver Imagen]. Cuando se utiliza PNG como formato de almacenamiento o intercambio de datos de escaneo, todas las imágenes producidas por los análisis de gráficos volumétricos ahora se pueden copiar y pegar directamente en casi cualquier tipo de medio, sin necesidad de conversiones de archivos adicionales. Este cambio proporciona visualización, reportes y presentaciones mucho más potentes, y una forma de trabajo más rápido para importar o exportar datos de volumen.

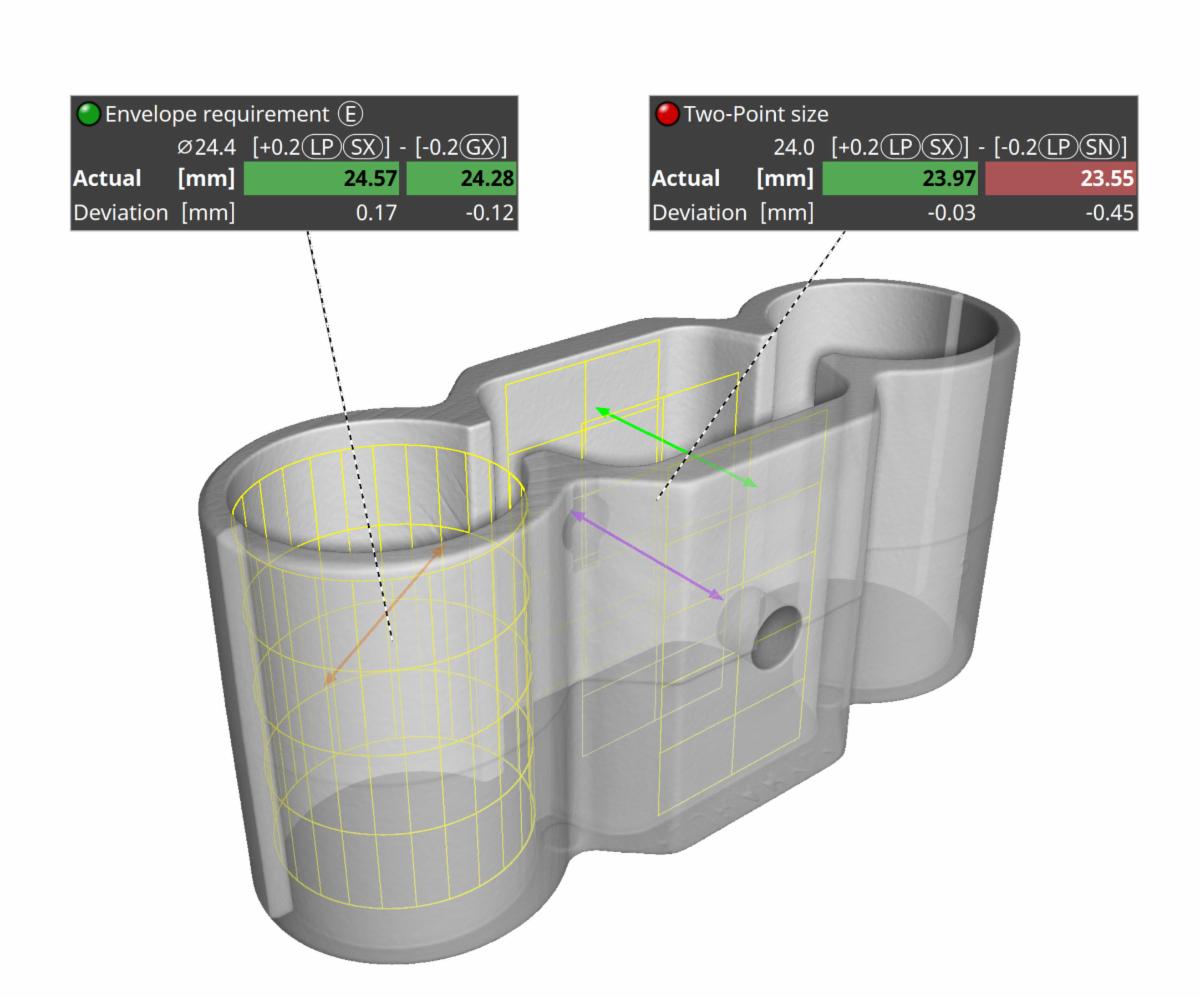

Las llamadas en pantalla de las abreviaturas estándar del sector facilitan la realización de evaluaciones de GD&T basadas en datos de escaneo para determinar la calidad del producto. Imagen por cortesía de Volume Graphics
Tamaños lineales para metrología
La función lineal es valiosa para los ingenieros preocupados por el dimensionamiento geométrico y las tolerancias (GD&T). Las abreviaturas comunes utilizadas para indicar tamaños lineales ahora se representan visualmente directamente en los gráficos del informe [ver imagen]. Esto simplifica las mediciones de conformidad estándar al ofrecer soporte directo para símbolos modificadores y permite evaluaciones más sencillas para muchas características de tamaño, como mediciones de dos puntos (LP), requisitos de envolvente (E) y símbolos modificadores globales como (GG).

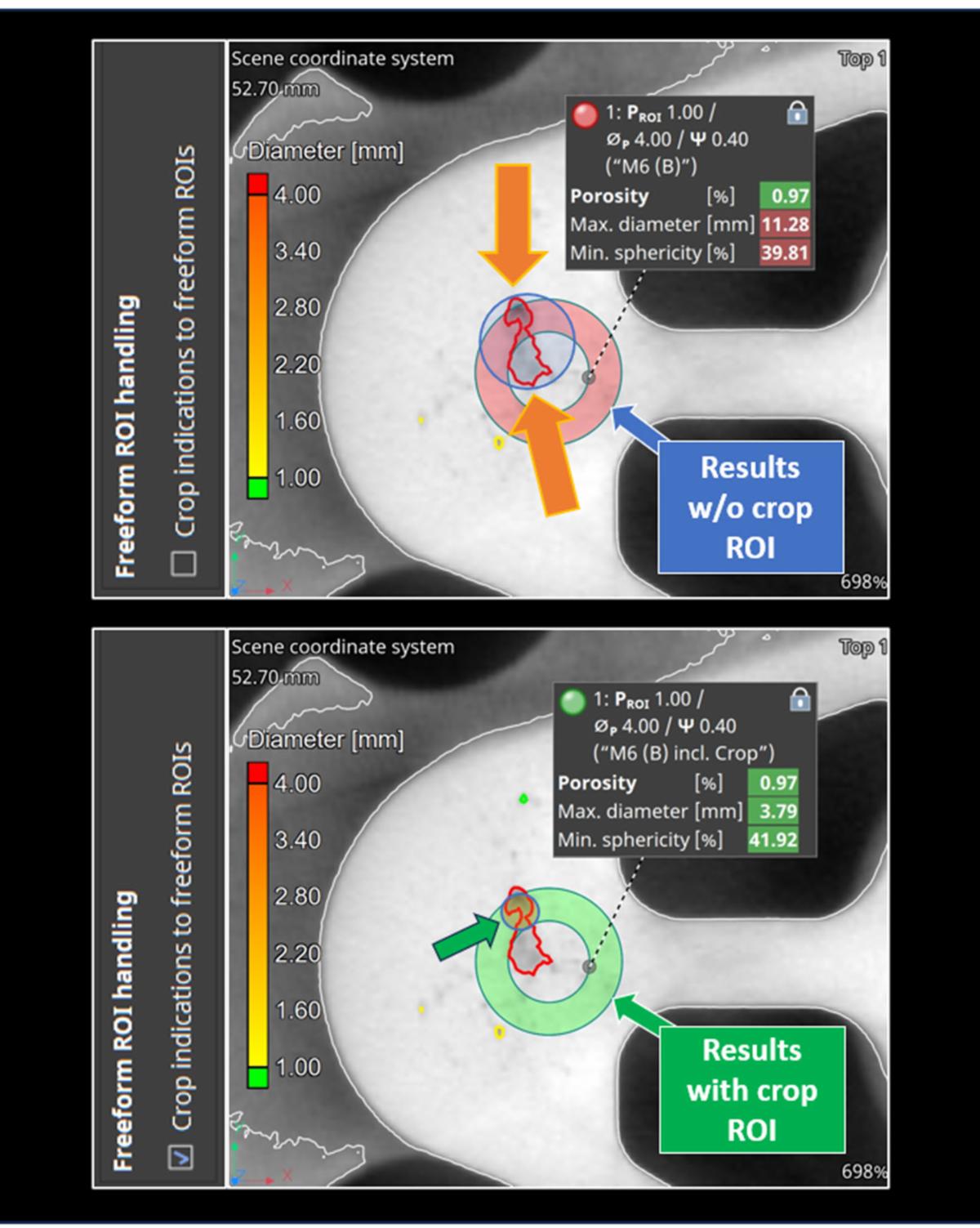

Los resultados del análisis de inclusión de porosidad se codifican por colores para mostrar si los poros de una pieza fabricada están dentro (o fuera) de las normas de tolerancia. Imagen por cortesía de Volume Graphics
Análisis de porosidad para el sector de fundición
Las actualizaciones en las capacidades de análisis de inclusión de porosidad (PIA) de Volume Graphics hacen que sea más fácil para quienes realizan procesos de fundición cumplir con los requisitos de cumplimiento de la industria P 202 y P 203. Se pueden realizar inspección o evaluar múltiples regiones de interés para determinar si están en tolerancia o no, con una visualización instantánea codificada por colores de los estados de tolerancia [ver Imagen].
Fuente: Volume Graphics y Hexagon
