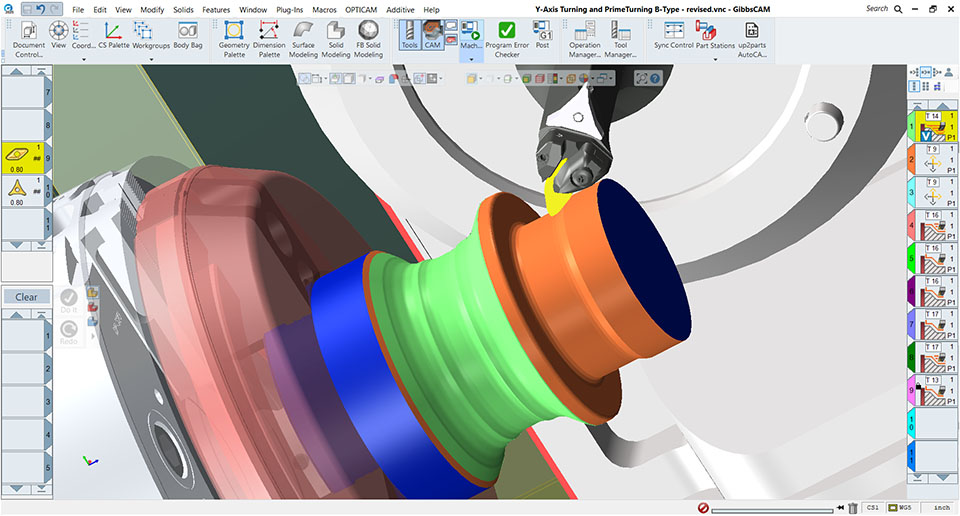

El torneado en el eje Y mejora la estabilidad, control de virutas, acabado superficial y las velocidades de corte

GibbsCAM 2025 con mejoras en torneado, copiloto IA, manejo de herramientas, modelado de facetas y simulación de mecanizado

En esta nueva versión incorpora tecnologías de torneado y capacidades de IA con acceso a una amplia experiencia en fabricación y herramientas. GibbsCAM integra los conocimientos de vanguardia en fabricación y herramientas de Sandvik en sus algoritmos. Brinda a los clientes una mejora en eficiencia tanto en ingeniería como en producción.

Torneado

GibbsCAM 2025 soporta OptiThreading de Sandvik en la solución CAM. La firma integra múltiples tecnologías de torneado desde que incluyó PrimeTurning de Sandvik Coromant en 2023. Implementó las capacidades de torneado del eje Y (barrido simultáneo) y sigue trabajando para lograr su objetivo de convertirse en la solución CAM elegida para las tecnologías de torneado de Sandvik Coromant.

Con el inserto colocado en el plano Y-Z, el torneado del eje Y dirige eficazmente las principales fuerzas de corte hacia el husillo de fresado para una estabilidad excepcional. Esto produce un control superior de los residuos de viruta, un mejor acabado superficial y mayores velocidades de corte. La inclusión de un tercer eje para la rotación de la herramienta permite un posicionamiento óptimo para realizar un corte de formas intrincadas con una sola herramienta. Esto también permite un movimiento de barrido o sweep continuo para cortar formas irregulares, evitan cualquier marca y asegura un control preciso del efecto de limpieza del inserto.

OptiThreading de Sandvik Coromant ofrece una tecnología pionera de mecanizado por torneado de roscas. La nueva estrategia de torneado en GibbsCAM permite una trayectoria controlada de la viruta para eliminar los residuos largos que pueden dañar la superficie de un componente e interferir con la zona de corte. Es para roscas simples o para cortar perfiles de rosca complejos, en aleaciones de alta resistencia o materiales duros.

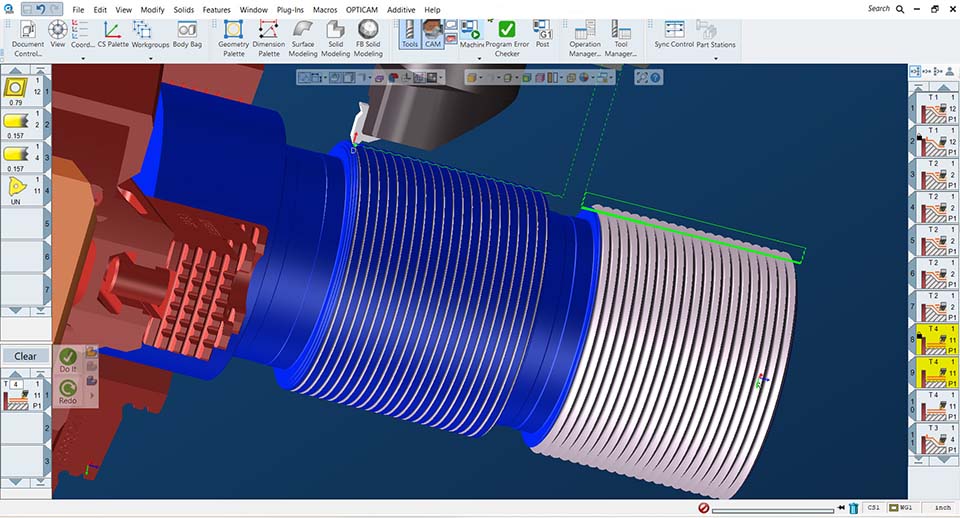

OptiThreading controla el corte de virutas para eliminar las largas que pueden dañar la superficie de un componente

OptiThreading controla el corte de virutas para eliminar las largas que pueden dañar la superficie de un componente

Al usar los datos de corte de la biblioteca de herramientas de CoroPlus, OptiThreading permite desarrollar trayectorias de herramientas de torneado de roscas optimizadas que superan el reto del control de virutas con estas operaciones. Esto se logra mediante recorridos de herramientas especializadas de GibbsCAM que utilizan movimientos oscilantes controlados dentro y fuera del corte para una operación continua en todas las pasadas excepto en la última. El resultado es un control controlado de la viruta para mejorar la calidad de los componentes, velocidades de corte más rápidas y menos trabajo manual al reducir la necesidad de eliminar los residuos de metal largos durante el ciclo de funcionamiento de la máquina herramienta.

GibbsCAM ofrece las mejores estrategias de programación de su clase tanto para Y-Turning como para OptiThreading.

La estrategia de mecanizado Rib Cut Plunge mejora el desbaste comenzando con una serie de cortes separados

La estrategia de mecanizado Rib Cut Plunge mejora el desbaste comenzando con una serie de cortes separados

Con Rib Cut Plunge, GibbsCAM ofrece otra nueva estrategia de torneado. Este torneado es para desbaste y reduce la deflexión de la herramienta, mejora su vida útil y garantiza un excelente control de la viruta. Dentro de una operación preliminar, la herramienta se sumerge repetidamente en la pieza para crear una serie de cortes con cada uno a más de un ancho de herramienta de distancia del anterior. La siguiente pasada corta las costillas restantes con un aumento del 30-50% en el avance.

La nueva opción de origen del cabezal facilita el posicionamiento de los cuerpos de simulación en el eje del cabezal

La nueva opción de origen del cabezal facilita el posicionamiento de los cuerpos de simulación en el eje del cabezal

Como solución CAM, GibbsCAM presenta una nueva opción para máquinas herramientas de tipo suizo para el origen del cabezal. Esto permite al programador CNC definir un valor para la distancia entre la parte delantera del bushing guía y la posición 0 del cabezal. Con ello, se facilita el posicionamiento correcto de los cuerpos de simulación en el eje del cabezal. Con una interfaz intuitiva en las definiciones de coordenadas dinámicas para máquinas de estilo suizo.

Copilot de GibbsCAM

El objetivo de GibbsCAM es hacer que el conocimiento de manufactura CAD/CAM sea más accesible a través de la IA para la creatividad humana en cada etapa.

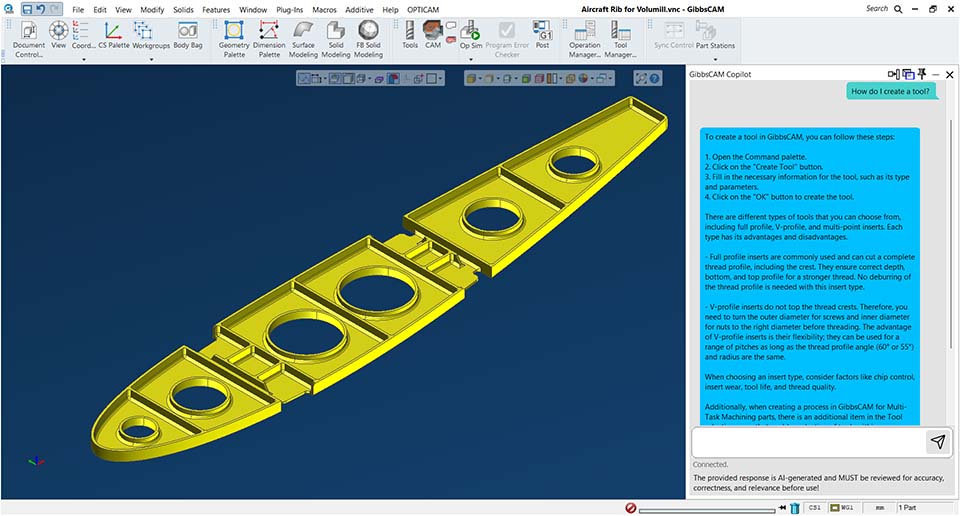

GibbsCAM Copilot ofrece un rápido soporte 24/7 para las consultas de los usuarios

La introducción del Copilot de GibbsCAM es parte del compromiso de Sandvik de adoptar la IA para el beneficio del operador. Representa solo el comienzo de una iniciativa a largo plazo para maximizar la productividad y la rentabilidad mediante la implementación de tecnología de IA. GibbsCAM Copilot utiliza Microsoft Azure Open AI sobre una base de datos entrenada para ofrecer soporte en cualquier momento sin necesidad de buscar en la documentación.

GibbsCAM 2025 ofrece un nuevo plug-in para up2parts autoCAM y pone a disposición de sus usuarios esta aplicación para la programación CNC. Utiliza modelos 3D con información de tolerancia, el complemento genera recomendaciones mediante el uso de tecnología de IA para trayectorias de mecanizado de seis lados, incluida la sujeción, pasos de mecanizado, operaciones y las herramientas. Esto reduce el tiempo de ingeniería al automatizar la programación CNC basada en la geometría y el PMI. Los usuarios pueden cargar la información en GibbsCAM, post procesar o simular y editar antes si es necesario.

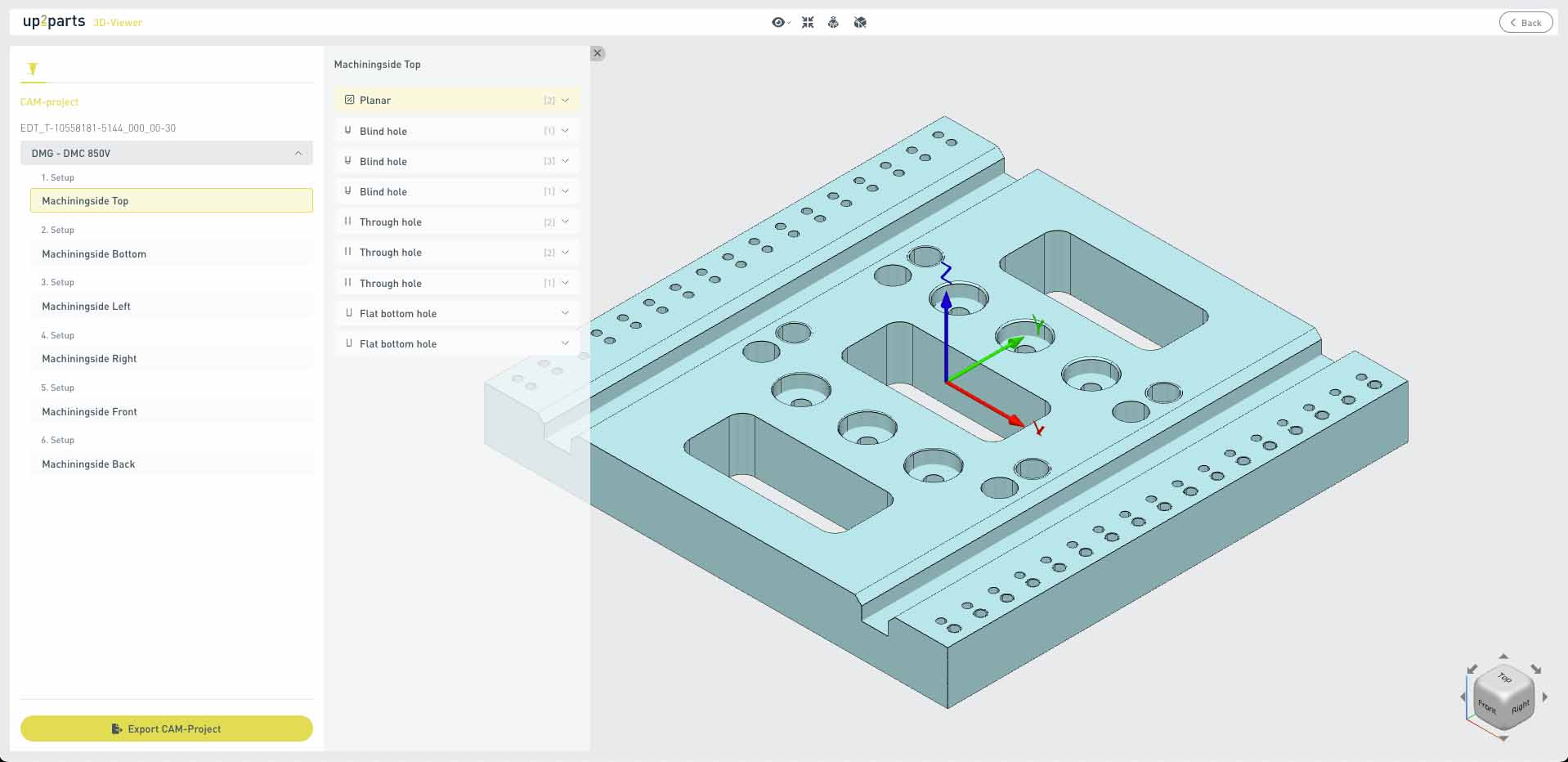

up2parts para GibbsCAM con programación NC automatizada basada en IA

up2parts para GibbsCAM con programación NC automatizada basada en IA

Visualización de operaciones CAD/CAM

GibbsCAM admite los centros de mecanizado más complejos con un número ilimitado de ejes y cualquier orientación de eje. Para ofrecer la mejor vista de las operaciones multi flujo definidas, El software tiene modos de mosaico de operación adicionales para mostrar múltiples flujos independientes del MTM Sync Manager. Los usuarios pueden elegir mostrar todos los flujos para obtener una vista completa. Mostrar cada flujo para una gestión centrada o utilizar el modo de sincronización de flujo para coordinar las visualizaciones en todas las operaciones, mejora la organización y el control de los procesos de varios flujos.

Los nuevos Modos de mosaico de operaciones adicionales visualizan múltiples flujos, independientemente del MTM Sync Manager

Los nuevos Modos de mosaico de operaciones adicionales visualizan múltiples flujos, independientemente del MTM Sync Manager

Facetado de cuerpos

Los cuerpos facetados pueden desempeñar un papel esencial en el trabajo CAM moderno, cierra las posibles brechas entre el diseño y la fabricación, y permite procesos de producción precisos y optimizados. GibbsCAM 2025 ofrece herramientas para manipular modelos de cuerpos facetados sin necesidad de software CAD externo.

Facetado de cuerpos en GibbsCAM 2025

Facetado de cuerpos en GibbsCAM 2025

La nueva paleta Modelado de cuerpo facetado (Facet Body Modelling ) soporta funciones de edición como Teselar, Simplificar, Refacetar, Cocer y Suavizar cuerpos facetados. Muchas funciones de modelado de sólidos existentes son compatibles con facetado de cuerpos , como Booleanos, Rebanada (slice) , Separado, Desplazamiento/Shell, Historial y más. Los usuarios pueden trabajar con modelos facetados como piezas, componentes de máquinas, accesorios y modelos en stock en proceso directamente dentro de GibbsCAM.

Manejo de herramientas

La nueva herramienta de pedidos (Order Tool) utiliza información importante de las bibliotecas de herramientas, como el número de artículo/catálogo y el fabricante. Esta información se recopilará a través de una integración de catálogo de herramientas, incluidas fuentes confiables como CPTL, Garr Tool, Harvey Tool, etc. Al hacer clic en el icono, el operador será dirigido a las páginas de compra/pedido, en un sitio específico de la biblioteca de herramientas, donde se originó esa herramienta.

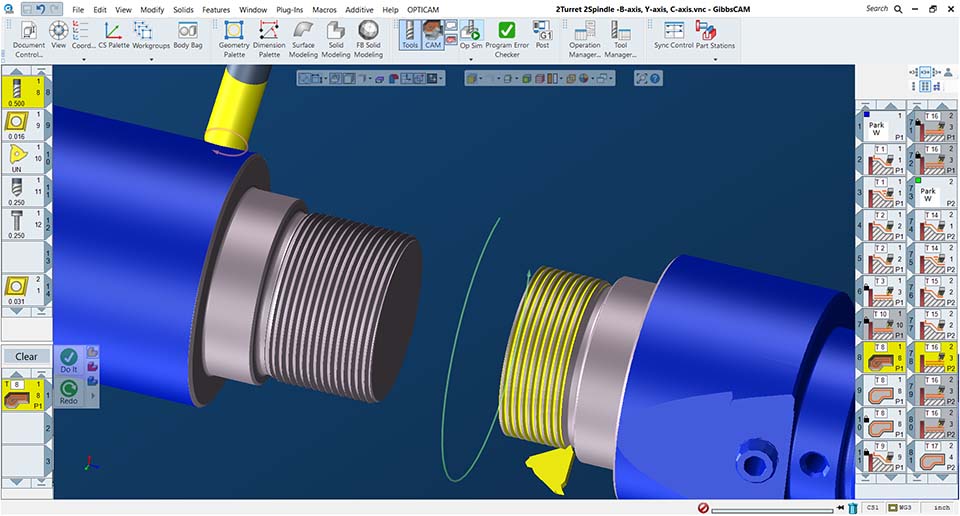

Rotary Hints en GibbsCAM 2025

Rotary Hints en simulación muestra las direcciones de los cabezales y mandriles

Simulador de mecanizado

El simulador de GibbsCAM ofrece funciones para control y visibilidad durante las simulaciones, lo que garantiza la precisión del programa. Una nueva opción de paro permite que la simulación se detenga antes de cada operación. Además, una nueva barra de desplazamiento en el Sync Manager realiza un seguimiento del progreso de la simulación, con información en tiempo real para las operaciones de mecanizado MTM. La opción "Rotary Hint" muestra gráficamente la dirección del husillo tanto para torneado como para fresado. Las alertas ahora están activadas de forma predeterminada para mejorar la seguridad y la detección de colisiones.

"Somos el primer sistema CAM que ofrece un copiloto de IA basado en Azure Open AI de Microsoft. Además, gracias a nuestra cooperación con up2parts ofrecemos un generador de trayectorias basado en IA. Estos son pasos importantes para el mundo del mecanizado.” Thorsten Strauß CEO de GibbsCAM.

La última versión se lanza en el IMTS de Chicago y en el AMB de Stuttgart.



Fuente: GibbsCAM
