Una máquina de medición de coordenadas (CMM) es un equipo de alta precisión que captura las dimensiones exactas de un objeto identifica sus coordenadas geométricas
En la fabricación de precisión, la exactitud no es opcional, es la base de la calidad. Incluso la variación más pequeña en las dimensiones de los componentes puede provocar problemas o fallos en el producto. Si bien las herramientas tradicionales como los calibradores y micrómetros han cumplido su propósito durante mucho tiempo, estos son cada vez más reemplazadas por soluciones automatizadas. Una de estas soluciones es la máquina de medición por coordenadas (CMM), una pieza clave de la metrología moderna.
¿Qué es una máquina de medición por coordenadas?
Una máquina de medición de coordenadas (CMM) es un equipo de alta precisión que captura las dimensiones exactas de un objeto identifica sus coordenadas geométricas: longitud, ancho y altura. Mediante el uso de contacto físico o sistemas ópticos, la máquina traza la geometría de una pieza para garantizar que cumpla con las tolerancias especificadas.
Existen varios tipos de CMM dependiendo de su estructura:
- Puente (Bridge) : compacto y preciso, ideal para piezas de tamaño moderado
- Brazo de medición largo (Cantilever): diseño abierto para facilitar el acceso a los componentes
- Horizontal: Con un brazo adecuado para piezas alargadas o asimétricas

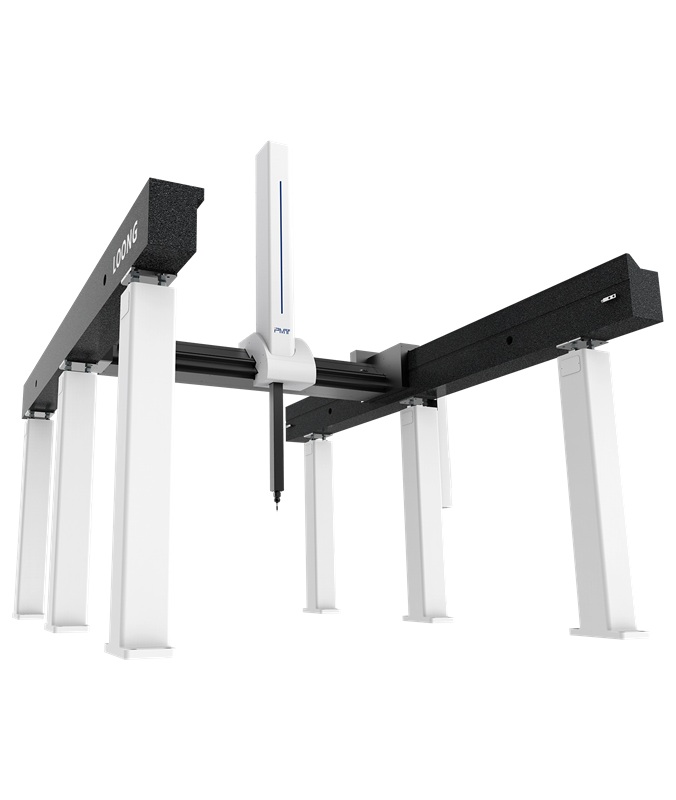

- Pórtico (Gantry) , diseñado para inspeccionar componentes grandes o pesados
Ya sea que utilicen sondas táctiles o sensores sin contacto como láseres y cámaras, todas las CMM tienen el mismo propósito: capturar datos de medición detallados con extrema precisión.
¿Para qué se utiliza una máquina de medición por coordenadas?
Las CMM se emplean ampliamente en industrias donde la precisión no es negociable. Son esenciales en los procesos de control de calidad y metrología en sectores como el aeroespacial, automotriz, electrónica y la fabricación de dispositivos médicos.
Los diferentes diseños de CMM sirven para casos de uso específicos:
- Las CMM de tipo puente (Bridge) son adecuadas para inspeccionar componentes pequeños y medianos en entornos de producción controlados.
- Las CMM en voladizo (Cantilever) ofrecen acceso lateral, lo que las hace ideales para tareas repetitivas que involucran piezas compactas.
- Los modelos de brazo horizontal acomodan artículos más grandes y de formas complejas que no caben en las mesas estándar.
- Las CMM de pórtico (Gantry) son lo suficientemente robustas como para medir componentes muy grandes y pesados sin necesidad de reposicionarlos.
Independientemente de la industria, las CMM garantizan que cada pieza se adhiera a estrictos requisitos dimensionales, lo que ayuda a prevenir defectos y mejorar la consistencia del producto.
Beneficios de usar máquinas de medición por coordenadas
La incorporación de una CMM en su línea de producción o en su laboratorio de metrología conlleva una amplia gama de ventajas que van más allá de las mediciones precisas.
Precisión y consistencia en la medición
Las CMM ofrecen un nivel de precisión repetible que los métodos manuales simplemente no pueden igualar. Una vez programados, miden las piezas de la misma manera cada vez, eliminando la variabilidad del operador.
Mayor eficiencia en inspección
Las inspecciones automatizadas reducen el trabajo manual y ahorran tiempo. Las piezas complejas que antes requerían horas para medir, ahora se pueden analizar en minutos sin comprometer la precisión.
Adaptabilidad
Los sistemas CMM son compatibles con una amplia gama de sondas y accesorios. También pueden integrarse con software e IoT para el análisis de datos y la generación de reportes en tiempo real, lo que permite una mayor flexibilidad a medida que evolucionan las necesidades de producción.
Reducción de desperdicios
La detección temprana de errores dimensionales ayuda a los fabricantes a evitar costosas repeticiones de trabajos o desechos. Esto no solo mejora el resultado final, sino que también respalda operaciones más sostenibles.
Valor de marca mejorado
Ofrecer una calidad constante genera confianza. Las CMM ayudan a las empresas a mantener altos estándares y una reputación de confiabilidad.
¿Cómo funciona una máquina de medición por coordenadas?
Si bien la operación específica puede variar según el modelo, todas las CMM siguen el mismo principio básico: la sonda se mueve a lo largo de múltiples ejes para recopilar datos geométricos de la superficie de un objeto.
Así es como funciona generalmente el proceso:
- Preparación de la pieza: El componente primero debe estabilizarse a temperatura ambiente para garantizar una medición precisa.
- Calibración del sistema: La máquina debe calibrarse utilizando aditamentos de referencia certificados para confirmar que las mediciones están dentro de la tolerancia.
- Medición: La sonda, con o sin contacto, se dirige a las características geométricas designadas. A medida que toca o escanea la pieza, registra los puntos de coordenadas.
- Análisis de datos: El software de medición procesa y compara los puntos registrados de la pieza física con el modelo CAD o el plano dimensional.
Los sistemas de gama alta pueden utilizar interferómetros láser u otras tecnologías avanzadas para aumentar aún más la precisión, especialmente en aplicaciones exigentes.
Componentes principales de una máquina de medición por coordenadas
Comprender la estructura de una CMM ayuda a seleccionar el modelo adecuado y a mantener su rendimiento. Los componentes clave suelen incluir:
- Bastidor y guías: determinan la estabilidad de la máquina y la precisión del movimiento.
- Sondas o palpadores: Dispositivos que realizan la medición real. Pueden ser sondas táctiles mecánicas o sensores ópticos.
- Controladores o drivers: Electrónica que gestiona el movimiento de los ejes y la entrada/salida de datos.
- Software: La interfaz donde los usuarios planifican mediciones, ven resultados y analizan desviaciones.
Cada pieza desempeña un papel crucial a la hora de garantizar que la CMM proporcione mediciones precisas y eficientes.
Conclusión: ¿Por qué son importantes las CMM?
A medida que la fabricación se vuelve más compleja y los estándares de calidad aumentan, las máquinas de medición por coordenadas se han vuelto indispensables. No solo aumentan la precisión y la productividad, sino que también respaldan entornos de producción más inteligentes y basados en datos.
