El software Volume Graphics utiliza inteligencia artificial y aprendizaje automático en una nueva interfaz para análisis de datos por tomografía computarizada
Una mejora en seguridad, vida útil y confiabilidad de baterías tradicionales y de iones de litio es posible gracias al análisis de datos por Tomografía Computarizada, que cuantifica las características del material interior que impactan los estados químicos y afectan a características mecánicas como las paredes y las juntas. Imagen por cortesía de Volume Graphics
La nueva versión de Volume Graphics , software de inspección de datos por tomografía computarizada ofrece entre otras mejoras , una interfaz moderna, un nuevo método de segmentación basado en machine learning y funciones especiales para inspección de baterías.
El software de análisis de datos de Tomografía Computarizada para inspección desempeña un papel de calidad en casi todos los sectores que tienen piezas y procesos críticos que necesitan supervisión para detectar fallos y variaciones. Entre ellos se incluye automotriz, aeroespacial y electrónica. Volume Graphics rastrea, analiza y visualiza porosidad, delaminaciones, orientaciones de fibras o granos, deformaciones, áreas de baja densidad y debilidad. Se utiliza para comparar el producto diseñado contra la fabricación para garantizar el cumplimiento de las especificaciones y su desempeño.
El análisis de datos de Tomografía Computarizada se utiliza cada vez más en todas las disciplinas de ingeniería para enlazar los resultados de las pruebas virtuales y de las mediciones reales con el diseño, simulación y la creación de prototipos, la inspección de primeros artículos y la fabricación, mejora la confiabilidad de cada fase del programa.
Estos son algunos de los aspectos más destacados de Volume Graphics en su versión 2023.1 del software de análisis de datos de Tomografía Computarizada (que incluye VGSTUDIO MAX, VGSTUDIO, VGMETROLOGY, VGinLINE y myVGL):

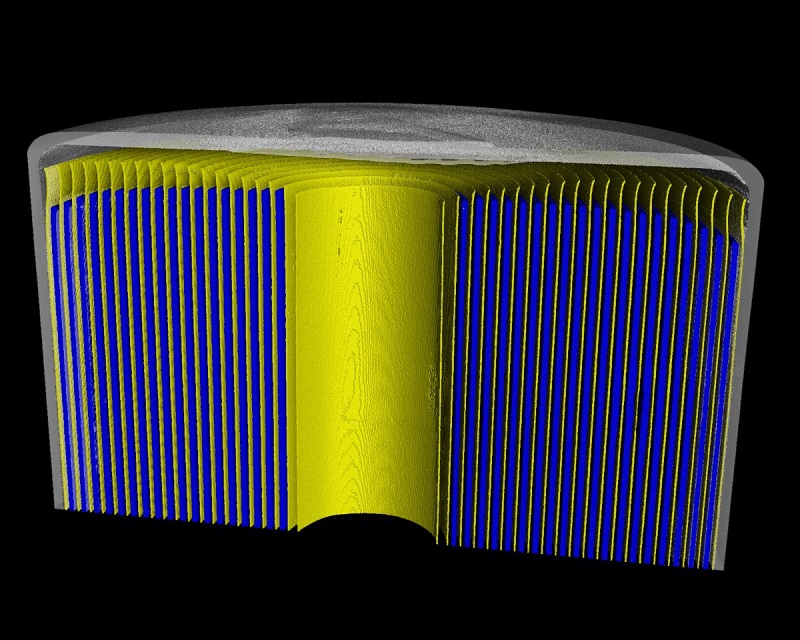

Vista recortada exterior e interior generada por Tomografía Computarizada de una batería antes de los análisis de defectos y estructurales. El software de Volume Graphics mide el voladizo del ánodo, los defectos de soldadura y sellado, y otros defectos de diseño y fabricación. Imagen por cortesía de Volume Graphics

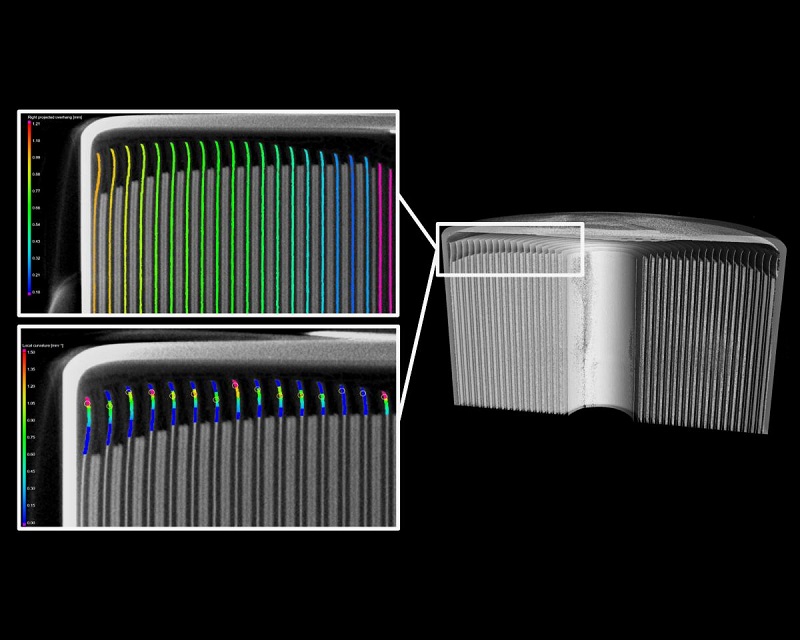

Inspección de baterías para el análisis 2D del voladizo del ánodo. La nueva función de inspección de baterías del software ofrece funciones específicas para medir y visualizar las propiedades de las baterías. Brinda una comprobación de la tolerancia en 2D del voladizo del ánodo, la curvatura, grosor y el ángulo de salida del ánodo, es posible dar seguimiento de las longitudes de la forma y el recuento de electrodos adyacentes. Un voladizo de ánodo impreciso puede provocar fugas térmicas y fallos graves, además de limitar el desempeño eléctrico. La información que ofrece el análisis de datos por Tomografía Computarizada permite a los fabricantes de baterías medir los huecos y el tamaño de las partículas durante la fase de investigación y desarrollo, detectar la delaminación y la contaminación durante la fabricación de las celdas, analizar las conexiones eléctricas y los niveles de llenado del electrolito, y dar muchas otras funciones de garantía de calidad que antes eran poco prácticas o incluso imposibles de realizar.

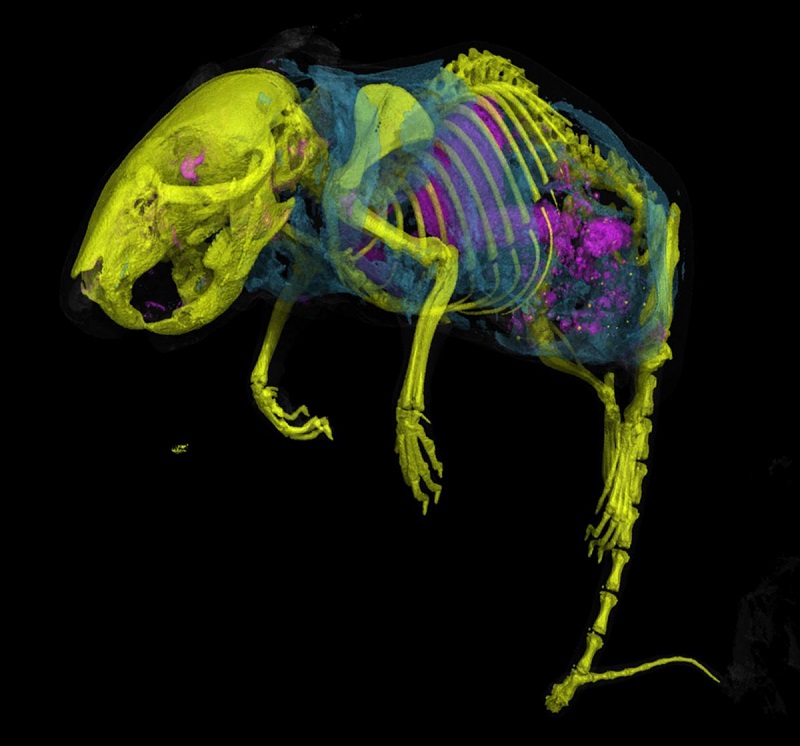

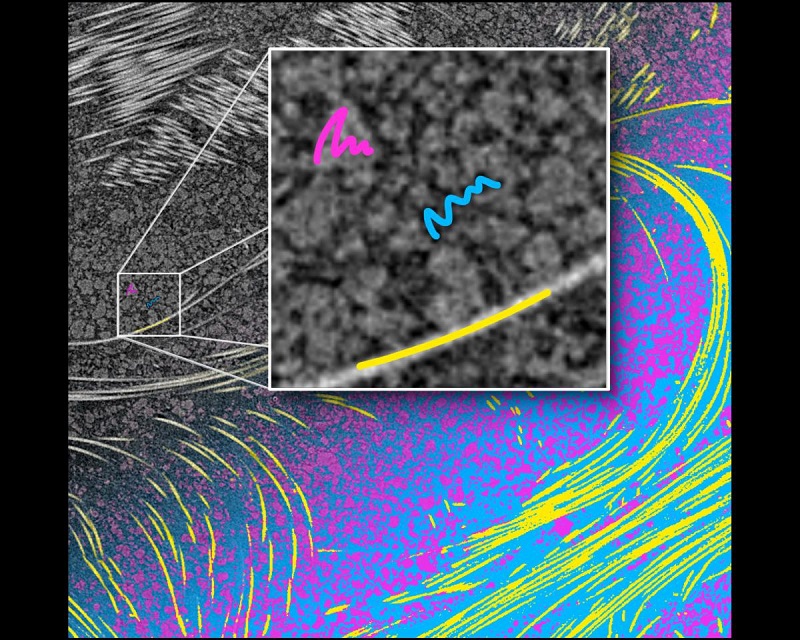

Los valores de pintura y segmentación pueden utilizarse en objetos industriales o biológicos para determinar estructuras interiores y regiones de interés (ROI). Imagen cortesía de Volume Graphics
La función Paint & Segment utiliza IA/Aprendizaje automático para optimizar y acelerar la detección de fallas. La segmentación es una función importante en VGSTUDIO MAX, ya que ayuda a comparar y conciliar los modelos diseñados con la pieza fabricada; a identificar, clasificar, localizar y segmentar las zonas de fallas para el análisis y el desarrollo de plantillas; y, por último, a desempeñar un papel en la automatización del diseño, simulación y la retroalimentación de producción e inspección en línea. En Paint & Segment, los usuarios pueden pintar regiones de muestra para entrenar el algoritmo de aprendizaje automático para futuras tareas. A continuación, pueden guardar el modelo de segmentación recién creado y aplicarlo a componentes y conjuntos de datos similares. En combinación con el ecosistema de Volume Graphics, la actualización del software permite resolver problemas muy complejos en modo de análisis automático. La nueva función es útil en ciencias de la vida, paleontología y arqueología, ciencia de los materiales e inspección de baterías.
Reporte de una inspección de baterías creado con el editor de informes en VGSTUDIO MAX. Imagen cortesía de Volume Graphics
La interfaz facilita la inspección. Las pestañas del menú de la versión 2023.1 facilitan el acceso a las principales funciones de la aplicación, están mejor nombradas y agrupadas en pestañas de cinta. Las pestañas contextuales facilitan el trabajo con elementos específicos y la nueva pestaña Reportes incluye todas las funciones relacionadas con estos. El acceso a funciones de personalización, una galería de vista previa de los archivos utilizados y un editor de accesos directos aumentan la productividad que los usuarios pueden aplicar a los retos de aseguramiento de la calidad en aplicaciones industriales.
Fuente: Volume Graphics www.volumegraphics.com/products/vgsm2023
