Se presenta Eplan 2025, el software ofrece numerosas funciones para una mayor facilidad de uso y velocidad para la ingeniería eléctrica.
Esta próxima versión de Eplan es más fácil y eficiente de usar, como aplicación ofrece una disponibilidad de datos más rápida y un mayor detalle en puntos clave del proceso de creación de esquemáticos, por ejemplo, en la vista general de propiedades, en la gestión de dispositivos y a través de códigos QR o imágenes directamente en los símbolos de los esquemas. No solo los ingenieros eléctricos se benefician de las mejoras de la próxima versión, sino también los especialistas en producción de armarios o gabinetes de control eléctricos y los técnicos de mantenimiento en planta y servicio.
Vista previa de macros en el manejo de dispositivos
La nueva plataforma Eplan 2025 apoya al ingeniero con la nueva vista previa de macros en la administración de dispositivos eléctricos. Además de estas imágenes también está disponible más información sobre el dispositivo, incluido el modelo CAD 2D, el gemelo digital basado en el diseño del armario de control 3D y la macro de esquemáticos. Los ingenieros eléctricos pueden ver de un vistazo qué datos y macros están definidos para un motor, por ejemplo, sin tener que revisar las propiedades. De este modo, se simplifica considerablemente la gestión de los dispositivos.
Visor de propiedades específicas del dispositivo

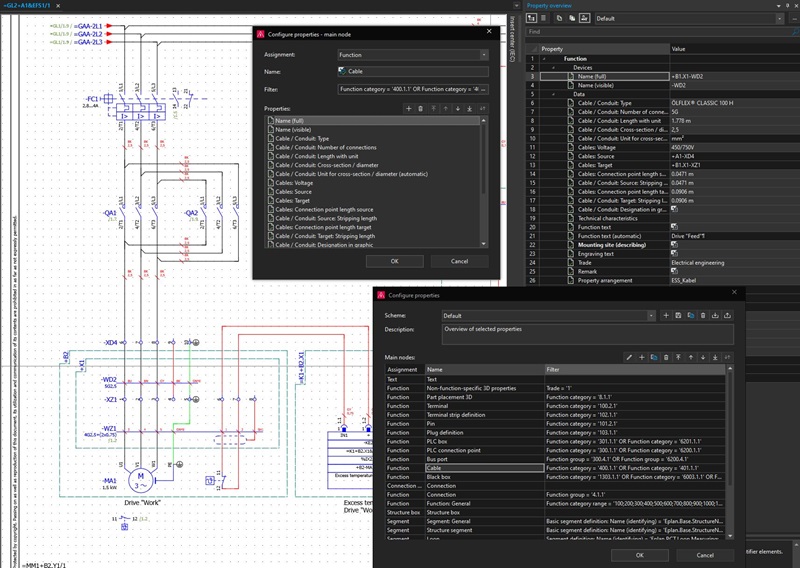

Los ingenieros son muy conscientes del reto que supone que componentes como los cables, conductores y las terminales tengan diferentes propiedades, como los diámetros exteriores, radios de curvatura, secciones transversales o el número de pines. En Eplan, estas propiedades específicas del dispositivo están disponibles cuando un usuario hace clic en el componente. Esto no solo se aplica a la descripción general de las propiedades, sino que ahora también estará disponible en la administración de dispositivos y en el Centro de inserción. La información mostrada también es configurable y se puede definir individualmente para cada tipo de componente.
Mejor colaboración en diseño eléctrico
El navegador de comentarios estará disponible directamente en el menú en la próxima versión. Esto facilita a los diseñadores la colaboración y la realización de comentarios o correcciones en los esquemas. Los usuarios del elemento de colaboración también se beneficiarán de mejoras adicionales en el Navegador de comentarios, donde los usuarios pueden crear y manejar sus propios comentarios en la plataforma Eplan, ver el historial y ahora también guardar información de estado. La colaboración basada en la nube, incluida la funcionalidad de subrayado redlining y greenlining, también se puede implementar fácilmente utilizando la expansión Eplan eView.
Conexiones inteligentes
Los cables prefabricados suelen ser el método de elección para el cableado de máquinas. Los retos incluyen la definición correcta de los mismos en los esquemas, sin mencionar la determinación de las longitudes correctas para los cables. El software Eplan ha encontrado una solución eficiente a ambos problemas en la próxima versión. El cableado de la máquina ha alcanzado un nuevo nivel con las ampliaciones de Eplan Electric P8 en combinación con el nuevo Eplan Cable proD. El nuevo programa Eplan Cable proD, disponible el próximo verano, sirve como interfaz entre los modelos 3D de los sistemas MCAD y la información correcta de cableado de Eplan Electric P8. Los cables se pueden definir, enrutar y ordenar con precisión en las longitudes correctas.
Tiras de terminales de Phoenix Contact
El intercambio de datos de Eplan también será muy fácil en lo que respecta a las tiras de terminales de Phoenix Contact en los diseños de gabinetes de distribución. La nueva interfaz de ClipX Engineer permite a los ingenieros eléctricos exportar bloques completos de terminales desde Eplan Pro Panel a la aplicación Phoenix Contact. ClipX Engineer comprueba automáticamente los bloques de terminales, añade accesorios faltantes o incorrectos y, a continuación, devuelve las terminales completa a Eplan Pro Panel. Esto significa que los contactos, incluidos todos los accesorios necesarios, se pueden planear forma fácil y correcta desde el principio.
Simplificación de las cargas de trabajo para la producción y el servicio
Los usuarios del software Eplan 2025 pueden vincular imágenes relacionadas con el contexto o códigos QR con símbolos y colocarlos directamente sobre los símbolos por primera vez. Al vincular las imágenes, se adaptan en consecuencia cuando se realizan cambios.
Además, los códigos QR ofrecen mucho más detalle de datos: simplemente escanearlos lleva a los usuarios a las instrucciones de instalación o a la información de mantenimiento. Esto facilita la comprensión de los esquemas y permite a los técnicos de producción, puesta en marcha y mantenimiento realizar sus tareas con mayor rapidez.
Ruteo de cables
Las dependencias entre cables y componentes, como los transformadores de corriente, se muestran automáticamente en la nueva versión de Eplan Electric P8, como parte de la plataforma Eplan, y se transfieren a las conexiones o listas de cableado. Esto significa que en la producción se pueden evitar las largas corridas debido a la falta de cables. El paso mecánico de cables también está disponible en Eplan Pro Panel para diseños de armarios de control. El software reconoce automáticamente las dependencias entre los componentes y los cables y enruta el cable con precisión a través del componente, sin ninguna intervención manual, lo que significa que no se puede olvidar accidentalmente ningún cable y las listas de conexiones y conductores están completas.
