El módulo FOCUS para inspección de nubes de puntos se incorpora a la plataforma
FOCUS 2025 R1 el módulo de inspección de nubes de puntos, se integra al software del fabricante inglés de brazos de medición portátiles y de máquinas CMM LK Metrology. La marca se alínea con otros productos de la compañía, el software de inspección digital 3D es fácil de usar y compara piezas CAD e inspección de características geométricas. Incluye el driver del escáner láser NM API 5.0 R1, lo que garantiza una compatibilidad óptima entre el software y el hardware de escaneo láser. Tiene un menú moderno de archivos, lo que da una visibilidad clara de estos y sus ubicaciones.
El software FOCUS está diseñado para controlar el escáner láser portátil H120 de LK Metrology y los brazos de medición FREEDOM. La interfaz gráfica de usuario hace que los operadores se sientan cómodos con acceso directo a las funciones más utilizadas. La inspección está guiada por una barra de tareas intuitiva, que guía cada etapa de un trabajo de inspección. El proceso abarca la definición de la pieza nominal, incluida la creación y extracción de características geométricas, GD&T (dimensionamiento geométrico y tolerancia), medición manual a través de escaneo y palpado, alineación de la pieza medida e informes de inspección.
FOCUS es compatible con una variedad de formatos CAD, desde estándares neutrales como STEP e IGES hasta formatos nativos como CATIA, Creo, NX, SolidWorks, ACIS, VDA-FS y Parasolid. Al acomodar una biblioteca de formatos tan completa, el software permite un flujo continuo de información a través de las funciones de diseño, fabricación y calidad.

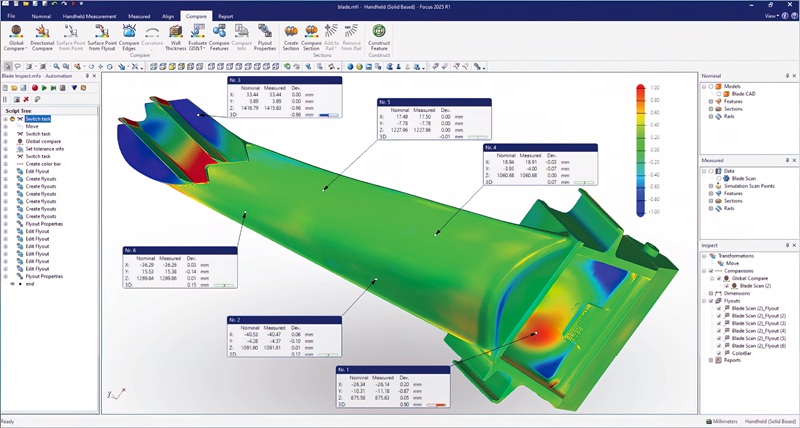

Captura y procesa datos y ofrece reportes inteligentes, con acceso directo a la selección, personalización y automatización del trabajo para facilitar la configuración y la ejecución. Los resultados de análisis de desviaciones se presentan en gráficos, lo que facilita su interpretación y uso compartido entre operadores, gerentes y proveedores.
La capacidad de analizar nubes de puntos es ilimitada, incluso aquellas con más de 100 millones de puntos, junto con herramientas integrales de nubes, incluido el algoritmo patentado FUSE, que puede generar mallas poligonales de alta calidad aprovechando de manera inteligente los metadatos del escáner.
Las rutinas avanzadas de detección de características identifican y analizan elementos geométricos, que van desde simples agujeros y ranuras hasta características complejas de abetos y espárragos en T.
El software también soporta el palpado táctil y una función de salto para inspeccionar piezas muy grandes moviendo el dispositivo de medición. La funcionalidad de ensamble virtual permite utilizar copias digitales de piezas de referencia para construir un ensamble con un modelo CAD o datos de nube de puntos, ahorrando material y tiempo al evitar costosas plantillas, accesorios y largas construcciones de ensambles físicos.
Se pueden automatizar las tareas de inspección repetitivas dentro de FOCUS. El registro de acciones basado en macros no requiere conocimientos específicos de programación y puede automatizar todo el flujo de trabajo de inspección, desde la importación de CAD nominal hasta la elaboración de informes finales.
Se puede utilizar para el control de calidad de sistemas de aterrizaje, palas de motores, estructuras y MRO (mantenimiento, reparación y revisión) y muchos otros sectores.
Fuente: LK Metrology
