Los dos nuevos sistemas ópticos de medición 3D capturan a mayor distancia y vienen en un solo estuche de mano
SCANOLOGY, un proveedor de soluciones de metrología anuncia dos nuevos sistemas ópticos de medición 3D tracker (de seguimiento): El TrackScan Sharp-Z, el mejor de la serie TrackScan Sharp que eleva la distancia, resolución y tasa de medición de seguimiento a nuevos niveles industriales; y el TrackScan GO, un sistema portátil de escaneo 3D que hace que la medición sin marcadores (targets) y de grado metrológico sea mucho más accesible.
Ambos sistemas fueron desarrollados sobre la arquitectura WiFi de SCANOLOGY. Con unidades de cómputo en el borde integradas tanto en el rastreador (tracker) como en el escáner, las imágenes en bruto de la cámara se procesan en el dispositivo y se transmiten como datos de medición refinados, reducen la demanda de ancho de banda y permiten un escaneo inalámbrico más rápidos.

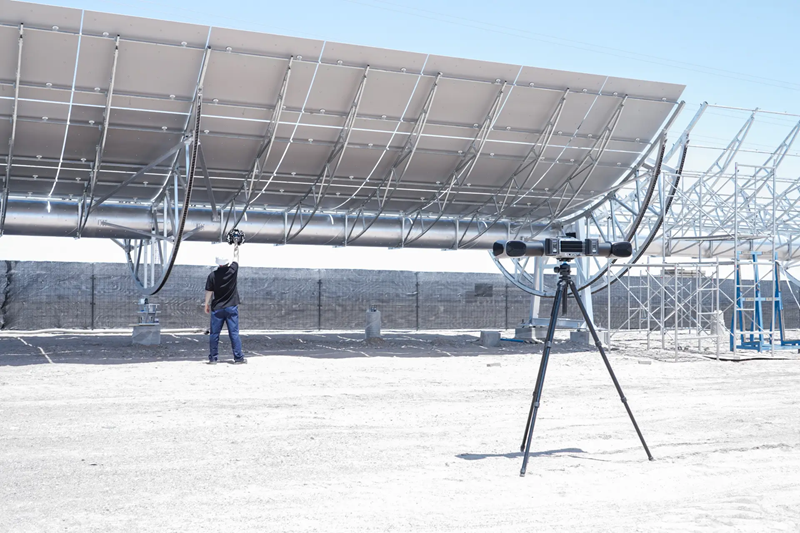

Laser Tracker TrackScan Sharp-Z
TrackScan Sharp-Z fue diseñado específicamente para el sector de manufactura, industria pesada e inspección automatizada a gran escala, el sistema se define por tres capacidades: escanea a más distancia, mayor cobertura y mide más rápido.
Equipado con cámaras industriales de 50 megapíxeles — combinadas con una profundidad de campo extendida y el algoritmo LED adaptativo dinámico (DLA) — TrackScan Sharp-Z logra una distancia máxima de 12 metros y un volumen de medición en una sola estación de 600 m³. Las estructuras de aeronaves, componentes eólicos e hidroeléctricos, vehículos comerciales y otras piezas de trabajo extra grandes pueden medirse en una sola estación, con muchos menos ciclos de reposicionamiento.
Con su tecnología Fully Self Tracking (FST), pionera en la industria, el rastreador se sitúa sobre una plataforma rotatoria motorizada y sigue automáticamente al escáner en tiempo real, manteniendo continuamente el campo de visión óptimo de seguimiento. El FST extiende el volumen máximo de medición hasta 3.600 m³ en un rango de 360° — y como su algoritmo mantiene el escáner posicionado en la región más nítida del campo de visión de la cámara, mejora la precisión del posicionamiento mientras trabaja. El escaneo de grandes escenas ya no implica mover constantemente el rastreador.
TrackScan Sharp-Z combina su tecnología láser azul cuádruple — 162 líneas láser en total — con una tasa de fotogramas de escaneo de hasta 200 FPS y un índice de medición de hasta 10.000.000 de mediciones por segundo. Cuatro modos dedicados de escaneo —Ultrarrápido, Hiperfino, Agujeros Profundos y de Profundidad Extendida — manejan desde piezas estándar y superficies de precisión hasta cavidades empotradas y componentes extragrandes. La precisión alcanza hasta 0,025 mm, con una precisión volumétrica de 0,039 mm y resolución de hasta 0,020 mm.
El sistema es muy sencillo. Una pantalla de 7 pulgadas en la parte frontal del rastreador y una integrada en el escáner mantienen el estado del dispositivo, ofrece la guía de calibración y la información de sondeo a la vista en todo momento. Tanto el rastreador como el escáner cuentan con baterías de doble bahía intercambiables, por lo que el escaneo continúa sin interrupciones durante los cambios de batería para un funcionamiento todo el día.
TrackScan GO
Durante años, dos barreras han mantenido a muchos usuarios en el lado portátil del escaneo 3D: la portabilidad y limitaciones de presupuesto. TrackScan GO fue diseñado para borrar esa línea. Disponible en dos modelos — TrackScan GO-C y TrackScan GO-E — el sistema ofrece una medición de seguimiento industrial sin marcadores en un paquete ligero como para transportar a cualquier lugar.
El escáner 3D pesa solo 860 g y el rastreador 1.580 g — con todo el sistema, incluidos los accesorios, cabe en una sola maleta (660 × 499 × 329 mm). Con escaneo inalámbrico por Wi-Fi 6 y una solución opcional de inspección basada en tableta, los operadores pueden dejar la laptop atrás y llevar la medición 3D basada en seguimiento a los lugares con mayor espacio limitado.
TrackScan GO se despierta automáticamente al sacarlo de su carcasa, se conecta solo y está listo para escanear con solo pulsar un botón, y vuelve a dormir cuando está guardado. Tiene detrás a DefinSight, el software de medición industrial de SCANOLOGY, que guía el trabajo de inspección de doce pasos en tan solo cuatro pasos: los operadores simplemente escanean un código QR para cargar una rutina preconfigurada que cubre todo, desde la configuración del escaneo hasta los mapas de color de desviación y reportes.
El rastreador y el escáner trabajan juntos o de forma independiente, cambiando de forma flexible entre tres configuraciones: rastreador más escáner, para captura de piezas típicas sin marcadores; el rastreador solo como escáner de largo alcance y área grande para piezas grandes; y el escáner solo como una unidad portátil ligera que llega a cavidades internas y espacios confinados. Un sistema reemplaza varios dispositivos — con una tasa de medición de hasta 6.500.000 mediciones por segundo, 76 líneas láser en cuatro modos de escaneo y precisión de hasta 0,020 mm.
TrackScan GO integra una cámara en color que permite un alineamiento rápido de CAD a pieza, mapeo de color por desviación en tiempo real durante el escaneo y superposición de AR que proyecta datos 3D en vivo sobre la escena física. Defectos superficiales como arañazos y abolladuras pueden registrarse directamente en el modelo 3D — haciendo que los defectos sean visibles y rastreables.
Fuente: SCANOLOGY
