Tecnología multi ejes y torno-fresa detrás de las mejoras del software Mastercam 2023
CNC Software, LLC, proveedor de software CAD/CAM anuncia el lanzamiento de Mastercam 2023.
Los fabricantes y talleres de todo el mundo tuvieron la oportunidad de probar Mastercam 2023 beta y proporcionaron valiosos comentarios para ayudar a dar forma al producto final. Muchas de las mejoras del software Mastercam han sido impulsadas por los talleres de mecanizado. Los comentarios de las versiones beta públicas, las visitas a los talleres, encuestas a clientes y las consultas a nuestros distribuidores, ayuda a garantizar el éxito de los usuarios de Mastercam.
Consolidación de la trayectoria de herramienta de múltiples ejes.
La nueva trayectoria multieje unificada (Unified Multiaxis toolpath) reúne las estrategias de corte de Morph, Paralelo, A lo largo de la curva y proyección de curva en un solo menú, ofreciendo una creación de trayectoria de herramienta de corte más flexible. La trayectoria unificada permite acceder a estos patrones de corte cuando se añaden las curvas adecuadas. Por ejemplo, para crear una ruta que se transforme entre dos superficies, seleccione Unificada en las trayectorias multieje y, establezca el patrón de corte en las dos superficies con el estilo Morph. La trayectoria Unificada permite una mayor flexibilidad en el patrón de corte cuando se programa en Multieje.
Torneado de contornos en el eje B.
Mastercam 2023 presenta una nueva trayectoria en la suite de torneado para el producto Mill-Turn. El torneado de contornos en el eje B (B-Axis Contour Turning) es una rutina de acabado que permite la rotación del eje B mientras la herramienta está cortando. La trayectoria de corte en torneado cuenta con una forma de trabajo descendente y ofrece un control de movimiento automático o manual. El modo automático produce un movimiento seguro de ruta que mantiene el inserto en contacto con el perfil. El modo manual ofrece un control total sobre los ángulos del eje B a lo largo del perfil. Las zonas de varias transiciones que antes habrían necesitado de varias pasadas de herramientas hoy son posibles con una sola pasada con mejores acabados con menores cambios y menor tiempo de ciclo.
Detección de stock undercut (negativos) al mecanizar.
Los recorridos dinámicos OptiRough y Area Roughing detectan las condiciones de material negativo o undercut, lo que resulta en un movimiento óptimo de la trayectoria de herramienta, incluido un menor corte en el aire.
Configuración de grupos de mecanizado.
Mastercam 2023 presenta el nuevo panel de funciones de configuración de grupo de maquinado (Machine Group Setup) para los grupos de fresado y ruteado. Este panel engloba las funciones en un cuadro de diálogo de las propiedades del grupo de mecanizado. La configuración del grupo ofrece una interfaz limpia y moderna para definir el material, sus propiedades, chucks o sujeciones, herramientas y los ajustes de simulación. El acceso a todos los componentes de la configuración de un trabajo, desde el material hasta la simulación es muy fácil y más organizado.
Mejoras en manejo de mallas.

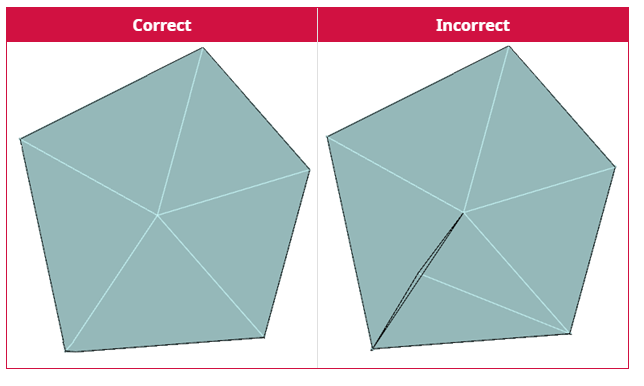

Check Mesh incluye una nueva opción para eliminar facetas con problemas. Al seleccionar esta opción, Mastercam elimina todas las facetas identificadas con errores. Por ejemplo, facetas plegadas, donde un nodo vecino se coloca sobre una faceta existente, creando un pliegue que no tiene significado geométrico.
Fuente: CNC Software
