Pulsonix es la solución profesional de diseño de PCB desarrollada por WestDev Ltd., una empresa de software con sede en el Reino Unido establecida en 1997. Pulsonix ha establecido nuevos estándares en la automatización del diseño electrónico (EDA) al ofrecer un entorno intuitivo y totalmente integrado para la captura esquemática y el diseño de PCB. El software incluye funciones de Schematic Capture, PCB Layout, Flexi-Board, Visores e intercambio MCAD.
La versión 2025 de Pulsonix anuncia funciones solicitadas por los clientes que brindan mejoras relacionadas con el desempeño. A continuación, se muestra una selección de los aspectos más destacados de la V14.0:
Pulsonix V14 lanza la nueva opción de simulador PulsonixSim Spice (Simulación integrada basada en especias de modo mixto A-D) . Basado en el motor ngspice Spice estándar de la industria, proporciona una integración perfecta desde el editor Pulsonix Schematic. Defina modos de análisis, agregue estímulos y sondas, adjunte modelos Spice a su biblioteca Parts y luego simule el circuito, todo dentro de Pulsonix.

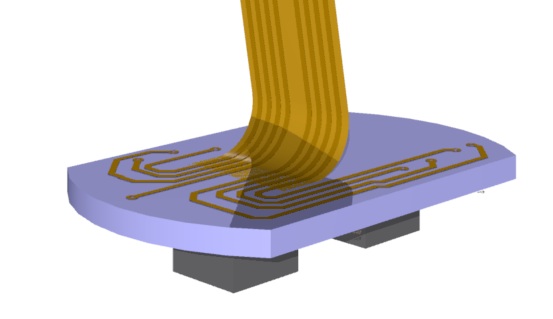

Se puede aplicar un estado de Despegue o “‘Lift-off” a las regiones de Flexi Bend. Esto significa que la parte flexible del tablero puede comenzar dentro de un límite existente y no salir por el "borde" del tablero. El pliegue se transforma desde el borde del área de pliegue utilizando el parámetro de radio.
Se agregó una opción de plano de recorte “Clipping Plane” al visor 3D. Esta opción de visualización permite desactivar selectivamente áreas del diseño de la vista, lo que le permite centrarse en áreas de interés. Los planos en los ejes X, Y y Z se pueden ver de forma independiente, así como invertir la vista de recorte normal.

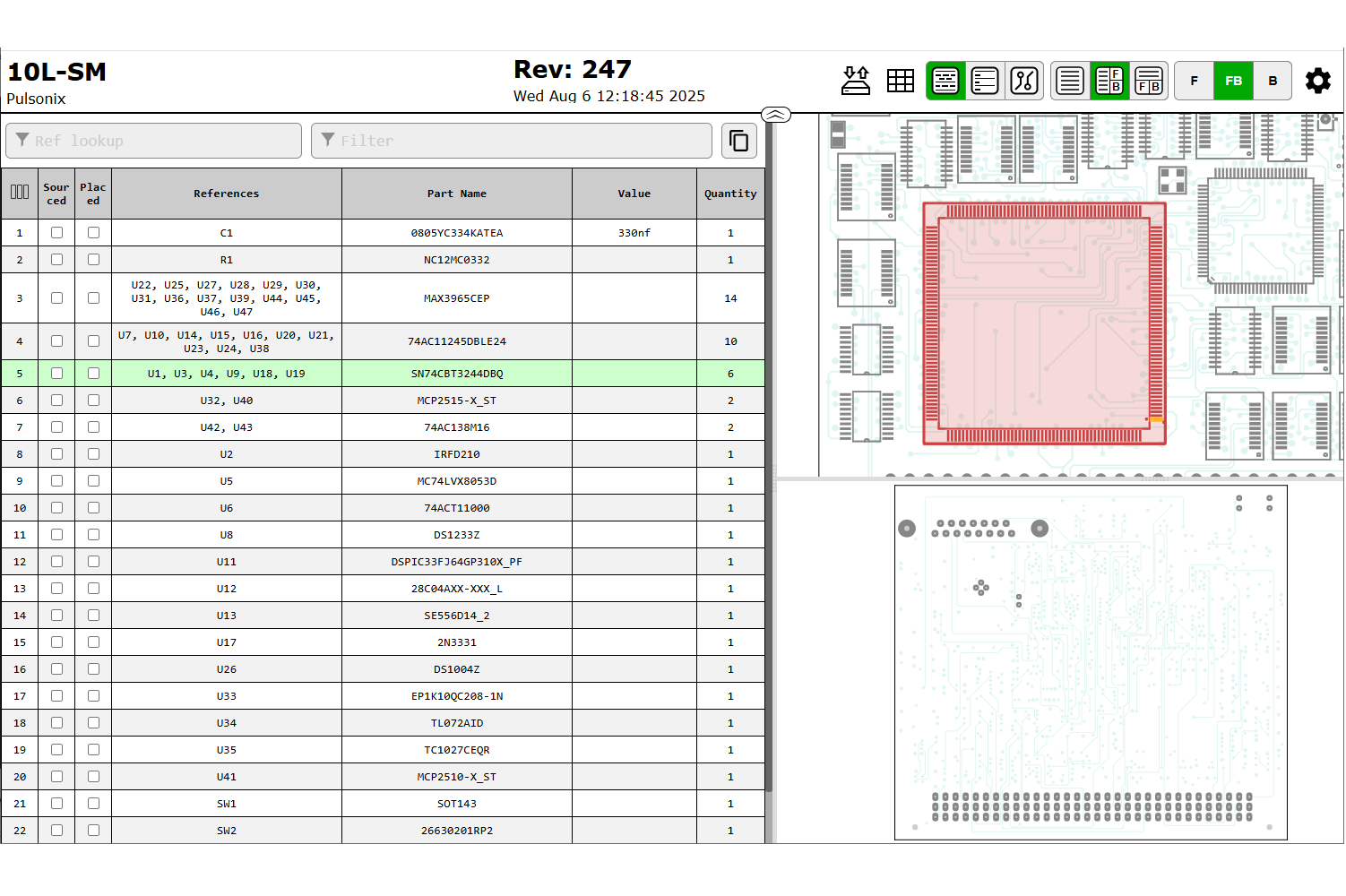

Se ha agregado compatibilidad con la opción Lista de materiales BOM HTML interactiva. Esta opción de complemento exporta la información de diseño de Pulsonix a un formato HTML que produce un diseño interactivo y una lista de BOM que se pueden ver y buscar en un navegador web.
Además del sombreado (hatching) de línea tradicional, se ha agregado un estilo de sombreado circular. El sombreado con formas redondas significa que las esquinas problemáticas durante el grabado se reducen significativamente, por lo tanto, la diferencia no influye en la impedancia de las pistas adyacentes al cobre "sombreado".
La opción Comparación de símbolos/huellas (Symbol/Footprint Compare) comparará dos símbolos y le mostrará las diferencias dentro del cuadro de diálogo o "superpuestos" dentro de un nuevo modo de comparación interactiva. Se puede acceder a un nuevo modo interactivo desde el analizador de revisión de diseño y puede mostrar las diferencias de diseño en un gráfico superpuesto con atenuación y poca iluminación.
Acceda al historial de revisiones de sus datos utilizando Pulsonix Vault. El control automático de versiones de sus diseños electrónicos y bibliotecas de forma controlada garantiza la precisión y permite gestionar eficazmente las prácticas de diseño coherentes.
Hay nuevas comprobaciones y opciones en Pulsonix Vault a la versión 14, algunas de las funciones son:
- El navegador de Vault muestra una vista previa en miniatura de los elementos de Vault basados en diseño, como PCB y diseños esquemáticos.
- El navegador de Vault le permite sincronizar el árbol de carpetas de Vault con la ruta del elemento seleccionado mediante el menú contextual.
- En la página Nombres de revisión de la configuración de Vault, puede aplicar esquemas de nomenclatura a tipos de elementos de Vault individuales.
Si es nuevo en Pulsonix y desea probar la última versión contacte a su equipo de ventas.
Fuente: Pulsonix
