Ency CAM Proyección en STL

Desde la proyección STL para mecanizado hasta la sincronización de husillos

La más reciente actualización del programa de mecanizado ENCY 1.1.2 (antes SprutCAM) presenta mejoras destinadas a agilizar el trabajo de programación CAM y mejorar la fiabilidad en las operaciones.

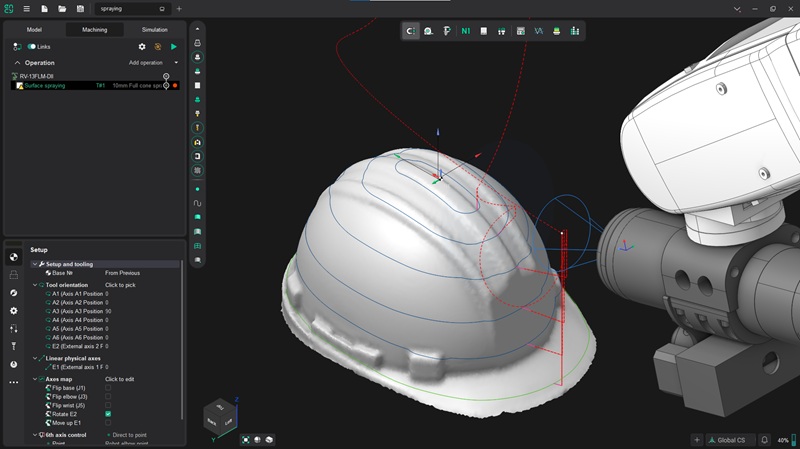

Proyección en STL

Los modelos STL se pueden utilizar como superficies de proyección en operaciones de mecanizado por fresado. Se crea un modelo de superficie simplificado, se asigna como superficie mecanizada y se utiliza para el cálculo de la trayectoria. El modelo simplificado define la orientación del eje de la máquina, mientras que la herramienta de corte sigue la geometría STL original, lo que permite un movimiento eficiente a lo largo de las normales de la superficie donde no se requiere una geometría precisa.

ENCY Cam Sincronización del husillo

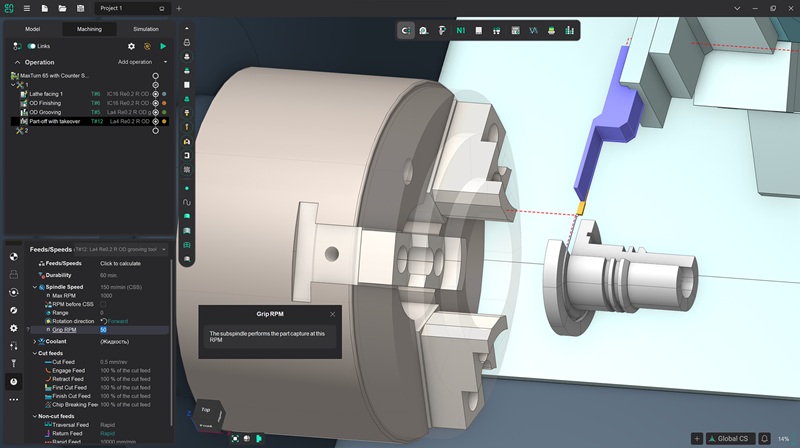

Sincronización del husillo para el despiece con toma de control (Part-off with Takeover)

Se añade un nuevo parámetro Grip RPM a la operación de despiece con toma de control. Sincroniza la velocidad del husillo principal con la velocidad del secundario durante el enganche y la selección de piezas. Este valor se pasa a CLData para una funcionalidad adecuada del post procesador.

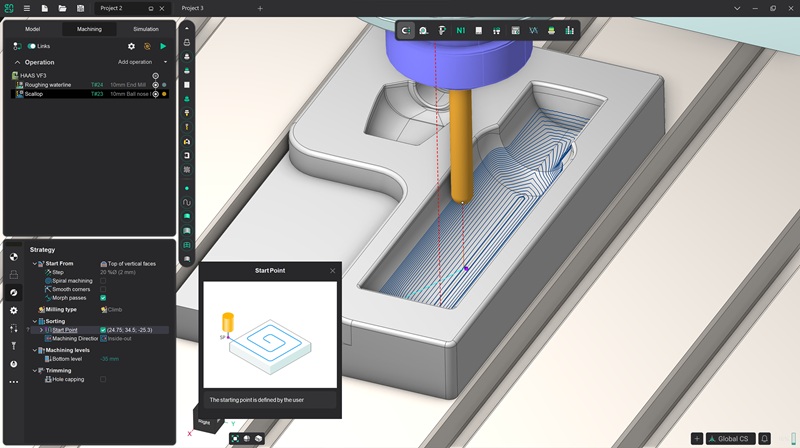

Punto de partida en la operación Scallop

El parámetro Punto de partida está disponible en la operación de Scallop o de pasadas constantes para un control más flexible de la trayectoria.

Punto de partida en la operación Scallop ENCY Cam

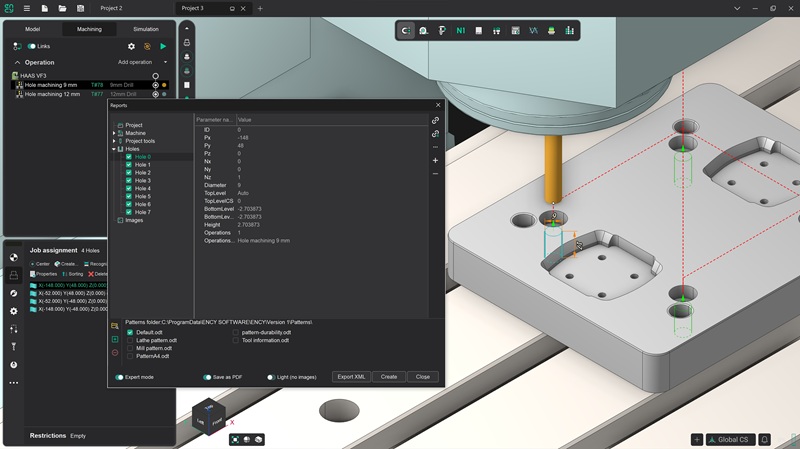

Nuevo parámetro en el modo Reports

El modo Expert en la ventana de generación de reportes de mecanizado incluye el nombre de operación para las listas de mecanizado de taladros.

Reportes en Ency CAM

Mejoras en ENCY

  • Sugerencias inteligentes para la estrategia adaptativa, orientación de la herramienta y la configuración de stock axial: más claridad, menos preguntas.
  • Se ha mejorado el algoritmo para hacer coincidir las herramientas coaxiales en los husillos principal y contrahusillo en máquinas de tipo suizo.
  • Las sugerencias para el parámetro Velocidad de avance o Adaptive Feedrate se mejoraron.

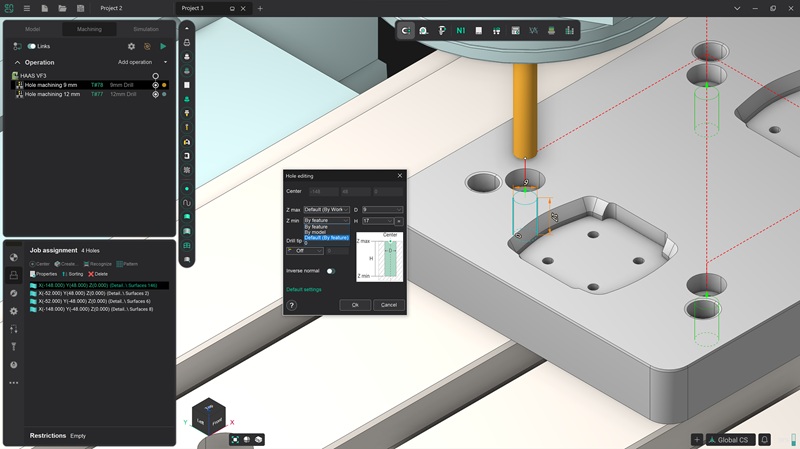

  • Si el parámetro Zmin está seleccionado por defecto o por entidad en la ventana de propiedades, la geometría de la herramienta con forma no se puede habilitar para evitar errores y ranuras. Solo se puede habilitar cuando Zmin está seleccionado por modelo.

Zmin en Ency Cam

Otras correcciones en ENCY

Se incluyen correcciones de errores que mejoran la estabilidad y el rendimiento del sistema. Los problemas solucionados incluyen inconsistencias en la interfaz, errores de simulación, bloqueos al abrir proyectos o trabajar en modo de varios proyectos, y problemas en operaciones como el mecanizado del impulsor (impeller). También se realizaron mejoras en la edición de CLData, la simulación de trayectorias, la generación de reportes el manejo de archivos de geometría dañados.

Nota: Las actualizaciones están disponibles para todos los usuarios en suscripción.

Fuente: ENCY CAM Software
