Tebis 4.1 R10 destaca la tecnología Tebis SmartOps, que soporta la automatización integral de los procesos CAD/CAM
Los ingenieros manejarán las tareas de diseño y planeación de mecanizado más rápido y fácilmente. También se han realizado actualización en las funciones de mecanizado por fresado de Tebis. Por ejemplo, los movimientos de las máquinas pueden controlarse de forma eficiente, asegurando tiempos de funcionamiento más cortos y vida útil más larga de las herramientas. Además, las funciones de diseño e ingeniería inversa más fáciles de automatizar.
La Tecnología SmartOps de Mecanizado en Tebis
Cuando se trata de mecanizar piezas simples o muy complejas, todo el proceso de fabricación implica tareas recurrentes. Con la tecnología Tebis SmartOps, puedes contar con operaciones CAD/CAM inteligentes que automatizan labores gracias a sus plantillas.
Aplicarlas ofrece facilidad de uso, mayor eficiencia y máxima seguridad, todo ello con una calidad consistente y flexibilidad.
Algunos ejemplos de pasos de proceso que pueden automatizarse completamente incluyen:
- Importar datos de piezas
- Medir un material a desbastar blank
- Dispositivos de sujeción de posicionamiento automático
- Especificación del material y la máquina
- Detección de características geométricas y colocación de puntos de medición
- Selección de la estrategia de mecanizado
- Creación de trayectorias de herramientas
- Comprobación del funcionamiento del mecanizado
- Salida de datos CNC
La tecnología SmartOps puede utilizarse con los módulos de funciones Tebis. Puedes adaptarlo a las tareas específicas de tu empresa, todo tu conocimiento de manufactura recopilado está gestionado en bibliotecas.
“Nuestros socios del proyecto están entusiasmados de que Tebis SmartOps pueda configurarse dentro del entorno CAD/CAM, sin necesidad de conocimientos especiales de scripting o programación. Aquí es donde la tecnología Tebis SmartOps destaca frente a la competencia.” Comenta Torsten Fiedler , Automation Product Manager.
Funciones CAD – Diseño 3D en Tebis

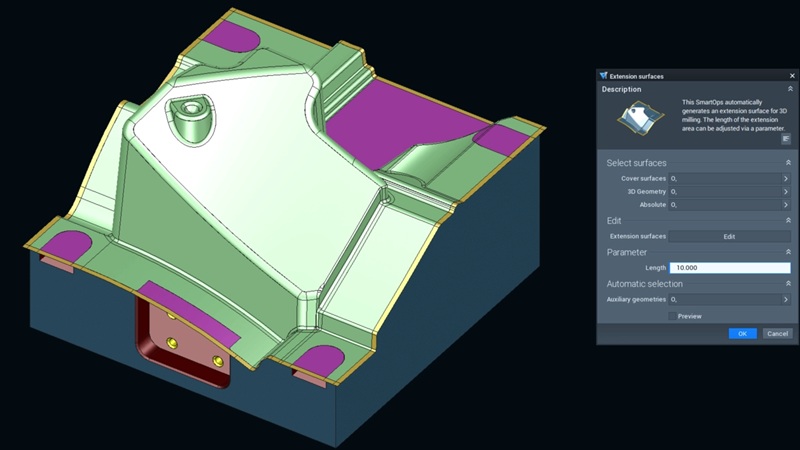

Aplicación de Tangential surface extension en mecanizado
En algunos casos, para evitar material residual en los bordes y protegerlos de cortes, las superficies de forma libre deben extenderse tangencialmente para obtener resultados óptimos de fresado.
Con la solución paramétrica Tebis puedes ajustar el resultado de forma interactiva y actualizarlo globalmente con un clic del ratón. Obtendrás más automatización para mayor facilidad de uso y una combinación perfecta con la tecnología SmartOps de Tebis
Filtrar elementos CAD para procesos automáticos CAD/CAM
En la selección automática de entidades al igual que en CAM, los elementos CAD pueden filtrarse por criterios específicos, como el tipo o color del elemento, y reutilizarse en funciones posteriores. En nuestro ejemplo, SmartOps subdivide inteligentemente la pieza por tipo de mecanizado. Los elementos correspondientes se asignan automáticamente a los NCJobs adecuados.
CAD – Ingeniería inversa en Tebis
Generación automática de modelos de alambre en modelos CAD escaneados
Los modelos de estructura de alambre o wireframe son la base de la ingeniería inversa. Tebis ofrece la generación automatizada de modelos de estructura de alambre a partir de conjuntos de datos escaneados. El marco de alambre generado puede optimizarse en un proceso manual flexible.
CAM – Fresado
Programación CAM más sencilla y movimientos de retracción optimizados en fresado simultáneo de 5 ejes. Se hace más sencilla la programación de trayectoria de herramienta para el mecanizado simultáneo de 5 ejes. Los ingenieros pueden seleccionar una curva para calcular la orientación de la herramienta. También pueden especificar un ángulo para mejorar aún más las condiciones de corte.
Además, los movimientos de retracción de la máquina pueden ahora controlarse con precisión en Tebis para todas las funciones simultáneas de fresado de 5 ejes, los retráctiles pueden procesarse a recorrido rápido o a velocidad de avance normal, adaptando óptimamente los movimientos de retracción al tipo y control de la máquina. Obtendrás un mecanizado optimizado de áreas de undercut y control preciso de movimientos de máquina en fresado simultáneo de 5 ejes.
Desbastes
Las opciones de desbaste se han mejorado, gracias a movimientos de entrada optimizados, los cortadores de alto avance que permiten tasas muy altas de eliminación de metal, especialmente para piezas grandes, pueden usarse ahora de forma eficiente y con menos desgaste de herramienta.
Las nuevas opciones para operaciones combinadas de desbaste también aseguran una vida útil más larga de la herramienta y hasta un 20 por ciento más rápido en la máquina, si se excluyen áreas específicas del mecanizado durante el desbaste, se pueden utilizar opciones de filtrado para un control específico del mecanizado posterior.
Trayectorias de corte optimizadas para centros de mecanizado de 3 ejes
Tebis también soporta el control total de sistemas de control de máquinas herramientas en los que los ejes lineales no están sincronizados. Cuando existe potencial de colisión, el camino de conexión se genera automáticamente a una altura segura. Esto te permite aprovechar al máximo el potencial de los antiguos centros de mecanizado de 3 ejes: el posicionamiento se realiza a máxima velocidad.
Automatización CAD/CAM

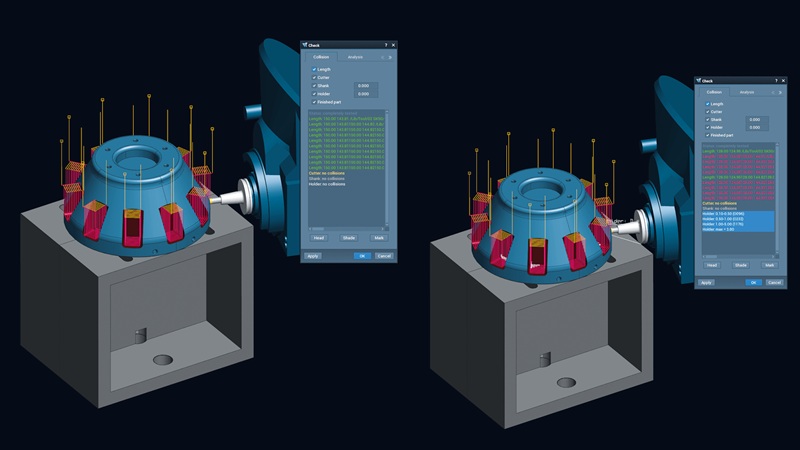

Utiliza las funciones de forma libre
Los clientes de Tebis también se benefician de una automatización mayor al mecanizar características geométricas de forma libre. Como al mecanizar usando características con reglas, ahora puedes especificar en la búsqueda de herramientas si esta debe reemplazarse por una más larga en caso de posibles colisiones. Sigues teniendo la opción de controlar manualmente la comprobación de colisión como antes.
Las funciones de forma libre también son aún más fáciles de preparar para la programación automatizada de CAM: pueden desconectarse, enlazarse o romperse de forma interactiva.
Fuente: Tebis
