Producción industrial de piezas por chorro de aglutinante
Voxeljet es una empresa que fabrica los sistemas de gran formato de impresión 3D para producir grandes componentes o lotes de componentes pequeños. Voxeljet ofrece a los clientes una cartera de productos para su cadena de valor durante el ciclo de vida del producto

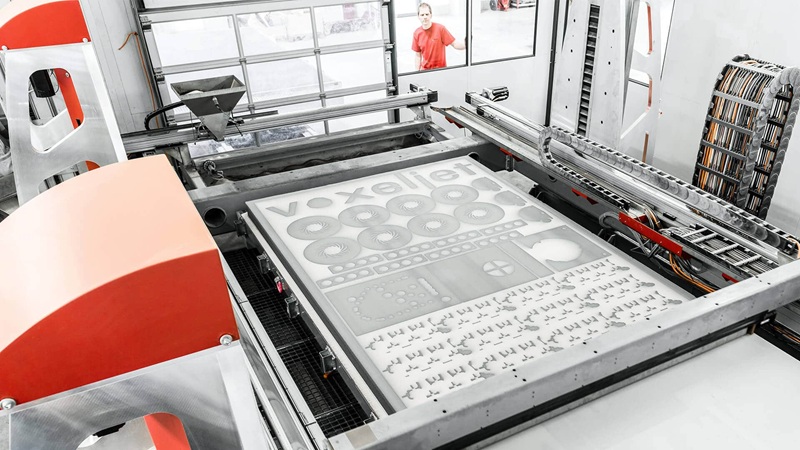

La firma anunció un nuevo proyecto de un sistema de impresión 3D de gran escala, se trata de una nueva máquina llamada VX7000 que contará con un volumen de construcción de 7 x 7 x 1 mts. Con la VX7000, voxeljet presenta la siguiente etapa de los sistemas de impresión 3D de gran formato con tecnología de chorro de aglutinante, diseñados para operaciones a escala industrial y entornos de producción de alto volumen. Basándose en el sistema VX4000, el nuevo modelo establece nuevos estándares en precisión, escala y eficiencia para arena, cerámica y otros materiales.
Un nuevo concepto de máquina de impresión 3D
En el núcleo de la VX7000 se encuentra una propuesta de concepto de construcción invertido: en lugar de una plataforma descendente, la base del proceso de impresión permanece estacionaria. Las unidades de recubrimiento y cabezal de impresión suben capa por capa a lo largo de un eje Z guiado con precisión. Este diseño permite un volumen de construcción extra grande de hasta 7 × 7 × 1 metro, manejando más de 60 toneladas de arena con precisión y calidad superficial.
Bajo solicitud, tanto la longitud de construcción como la altura pueden adaptarse a las necesidades específicas del cliente sin necesidad de rediseñar todo el sistema. Cada VX7000 permite personalizar la configuración de áreas de construcción por trabajo.
Sistema de impresión 3D de gran formato
La VX7000 está equipada de serie con cuatro cabezales de impresión, cada uno de aproximadamente 1 metro de ancho y con 7,168 boquillas. Esta configuración logra tiempos de capa inferiores a 100 segundos. Dependiendo de los requisitos del cliente, el sistema puede ampliarse con cabezales de impresión adicionales para aumentar el rendimiento para reducir los costos iniciales de inversión. Una línea de suministro central, presurizada y de gran diámetro asegura un llenado rápido y uniforme de todos los cabezales de impresión, contribuyendo a una calidad constante de las piezas y a la estabilidad del proceso.
Manejo de Materiales
El suministro de arena se gestiona a través de un punto de alimentación central, conectable a los silos del lado del cliente. Un mezclador industrial revuelve la arena base con activador y la recuperada antes de distribuirla suavemente y sin polvo mediante un sistema robótico cartesiano en varios silos de almacenamiento. Estos silos alimentan continuamente el dispositivo de recubrimiento , independiente del proceso de impresión, con arena acondicionada, garantizando una calidad uniforme de las capas durante todo el proceso de construcción.
Precisión para máxima exactitud
La VX7000 incorpora varias innovaciones de diseño que maximizan la precisión dimensional:
- Una plataforma de concreto vaciado montada sobre rieles, que ofrece rigidez y una expansión térmica mínima. El uso de rieles permite mover la plataforma fuera del sistema hasta una posición de desembalaje, independientemente de la calidad del terreno y a pesar de una carga elevada de 60 toneladas o más.
- Bastidores tubulares rígidas tanto para el cabezal de impresión como para el puente del sistema de recubrimiento, con rodamientos fijos y flotantes para compensar la expansión inducida por la temperatura.
- Accionamientos directos ajustados a la forma que mantienen alta rigidez y eliminan la necesidad de codificadores lineales costosos y sensibles.
Un sistema de eje Z compuesto por ocho accionamientos verticales de columna – cuatro por lado – cada uno usando husillos de bolas y servo accionamientos sincronizados electrónicamente. Las bases de columnas de hierro fundido descansan sobre patas ajustables para una alineación independiente y una instalación sencilla.
Sistemas de limpieza
Para minimizar el consumo de aglutinante y disminuir los costos operativos, la VX7000 integra un sistema de limpieza de cabezas de impresión de varias etapas. El aglutinante expulsado durante las rutinas de purga puede ser recogido y reintroducido en el sistema.
Además, una estación modular de limpieza de recubrimiento garantiza ciclos de mantenimiento rápidos; incluso si falla un módulo, la impresora sigue funcionando con una superficie de construcción reducida, asegurando el máximo tiempo de funcionamiento.
Tecnología de Recubrimiento
Como en la mayoría de los sistemas voxeljet, la VX7000 utiliza un avanzado sistema de recubrimiento de alabes vibratorias. Esta nueva generación consta de múltiples subunidades accionadas de forma independiente, sincronizadas electrónicamente para actuar como una única unidad. El resultado: sin efectos de vibración dañinos, capas de polvo perfectamente uniformes, calidad de impresión superior a velocidad industrial y un ancho de trabajo versátil al activar y desactivar subunidades del sistema de recubrimiento.
La VX7000 define una nueva era en la impresión 3D industrial con chorro de aglutinante: más precisa, modular y eficiente en recursos, lista para llevar la fabricación aditiva de gran formato a la siguiente dimensión.
Fuente: Voxeljet
