El nuevo sensor sin contacto para uso en máquinas de medición de coordenadas CMM de Hexagon Manufacturing Intelligence, atiende la demanda de la industria de electrónica y médica en inspeccionar piezas delicadas sin aplicar presión que las dañe y con unos varios acabados de superficies, incluidas las hechas con manufactura aditiva.
Los fabricantes de componentes con superficies vulnerables enfrentan a diario el reto de conseguir mayor eficiencia dado que la inspección táctil es lenta y las piezas normalmente se dañan durante la medición. Hay casos donde todo el lote debe inspeccionarse al cien por ciento, la deformación de las superficies delicadas impide la productividad y el resultado.

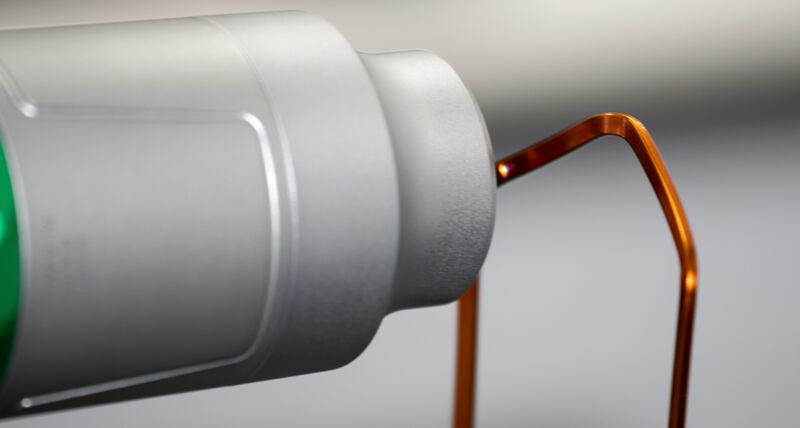

HP_OW el nuevo sensor óptico cromático de luz blanca ofrece incrementar la velocidad de medición y brinda la oportunidad de emplear nuevas tecnologías y materiales en la línea de producción.
El sensor óptico puede medir componentes con propiedades de transparencia, pulidos, rugosos y con acabados mate, además de medir piezas delicadas como piezas de electrónica tipo LEDs y paneles solares. Las capacidades que ofrece la tecnología sin contacto permiten fluidez en la inspección de equipo médico como implantes quirúrgicos que deben ser inspeccionadas con alta precisión.
Los procesos de manufactura aditiva poseen un reto único debido a que las piezas deben ser inspeccionadas en la línea de producción para garantizar calidad, pero el ciclo de medición de piezas rugosas puede durar mucho. Como una nueva opción se encuentran los sensores que extienden las funciones de medición usadas en la CMM, el dispositivo cromático de luz blanca sin contacto ofrece un método efectivo de escaneo con la precisión que la línea de producción necesita.
El sensor es compatible con las máquinas de medición de coordenadas GLOBAL S y OPTIV M CMM de Hexagon, el dispositivo cromático de luz blanca añade funciones a las máquinas cubriendo más materiales. El equipo se complementa con palpadores de contacto intercambiable con alta precisión de medición de piezas delicadas. Estos palpadores son para principiantes y operadores experimentados, el equipo HP-THDe es un palpador que se monta e intercambia rápido, entrega repetibilidad en las mediciones y cambios rápidos de puntas stylus. Viene en cuatro versiones que ofrecen u rango de fuerzas de medición para atender un amplio rango de aplicaciones.
La capacidad de cambio automático entre sensores táctiles y sin contacto acelera la inspección de piezas con diferentes tipos de materiales. Un ejemplo de aplicación es para piezas como pantallas de TV donde múltiples técnicas de medición se necesitan donde se aplican los intercambios automáticos. El software de metrología PC-DMIS de Hexagon soporta los nuevos sensores y programan los procesos de inspección de múltiples sensores.
“Presentamos estos sensores para atender la necesidad de muestreo continuo con precisión y velocidad. La CMM debe ser precisa, este valioso activo se puede adaptar y resolver retos con la mejor combinación de sensor y software disponible en metrología.” comenta Wolfgang Madlener, VP de dispositivos sensor en Hexagon MI.
