Mira las novedades del software de ingeniería inversa Geomagic Design X 2026.1.0
Lleva la captura de piezas físicas a modelos digitales paramétricos con el software de ingeniería inversa que combina historiales de operaciones con procesamiento de datos CAD. Geomagic Design X es el programa de ingeniería de reversa con el que puedes crear modelos basados en características geométricas editables y modelos sólidos, ambos compatibles con tu programa CAD. La aplicación convierte los datos de captura de escáneres 3D a modelos CAD para reconstrucción de piezas, generar datos CAD donde no había, capturar vida útil, ensambles, etc.
Aquí te presentamos las principales novedades que comparte Hexagon y que destacan contra la anterior versión de Geomagic Design X:
Dividir Malla (Split Mesh)
Al momento de capturar con un escáner 3D, procesar la nube de puntos y modelar la malla, necesitarás ejecutar ciertas operaciones en esta.

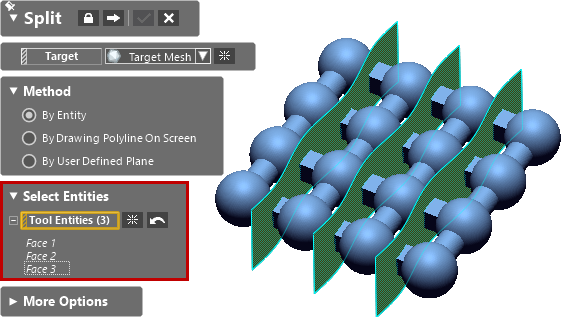

Herramientas Multiple Split
Usa varias herramientas simultáneamente para dividir una malla y elige qué partes resultantes conservar.
Opciones de división de curvas 3D
Trabaja directamente con los datos de escaneo. Divide una malla proyectando curvas 3D sobre la superficie de malla más cercana con una nueva opción de Curva(s) de Proyecto Hacia el Escaneo más Cercano (Project Curve to Nearest Scan).
Soporte para perfiles
Al partir con múltiples perfiles concéntricos cerrados, puedes tapar los extremos de las secciones automáticamente para obtener resultados más limpios y eliminar la necesidad de reparaciones adicionales.
Manejo de regiones al dividir con curvas cerradas
Mantén tanto la parte interna como la exterior de la malla como entidades separadas al hacer la división usando una curva cerrada. Esto te permite separar la malla sin perder ninguna parte de los datos de escaneo y continuar editando y procesando las partes restantes según sea necesario.
Control directo de escáner en ingeniería inversa
En cada versión de Geomagic Design se incorporan más escáneres como parte de la lista de equipos soportados.
Nuevo plug-in para escáner 3D portátil Hexagon
Utiliza las propiedades de escaneo de HHScan para escáneres 3D portátiles Hexagon directamente dentro de Geomagic Design X.
Soporta el software Scantech DefinSight
Para trabajos de escaneo, Geomagic Design X es compatible con DefinSight el software de Scantech.
LiveTransfer
Ya puedes transmitir desde el programa de diseño CAD más usado. El comando LiveTransfer es compatible con SOLIDWORKS 2026, asegurando la compatibilidad continua con su última versión.
Asistente de Modelado de Tubería y Barridos
El Pipe&Sweep Modeling Wizard se renueva para un control más preciso en el modelado 3D.
Control de edición Spline
Se refinó el comportamiento de edición de splines en Pipe and Sweep Wizard con un radio de influencia más adecuado. Esto también se aplica a bocetos (sketches).
Corrección de vistas
Los viewports muestran diferentes vistas predeterminadas para mejorar la conciencia espacial al editar tuberías y barridos. La Vista 1 está configurada en Frente y la Vista 2 en Arriba por defecto.
Rotación en viewports
Para una navegación más consistente y flexible durante el modelado ya puedes rotar en todas las ventanas del programa.
Importar archivos Leica Geosystems
Importa el formato Leica. LGSx en Geomagic Design X.
Importa archivos desde CAD en Geomagic Design X
El soporte para importación se ha extendido a las siguientes versiones CAD:
- CATIA V5: R8 a V5-6 R2026
- Autodesk Inventor: .ipt (V6–V2026), .iam (V11–V2026)
- Siemens NX: 11–NX 2506
- Parasolid: 9.0–38.0.x
- Pro/E o Creo: 16–Creo 12.0
- SOLIDWORKS: 98–2026
Mejoras en modelado 3D
Tipos de operadores
Para reducir configuraciones repetitivas durante el modelado, los siguientes comandos recuerdan el Operador de Resultados (Operator types) usado anteriormente: Extrusión Sólida, Resolución Sólida, Loft Sólido, Barrido Sólido y Primitiva Sólida.
Comandos heredados
Se renombra el comando Legacy Boundary Fit a Boundary Fit y se reorganiza como un comando estándar. Ahora es sencillo crear parches de superficie usando el comando Ajuste de Límites (Boundary Fit) además del comando Ajustar Zonas Superficiales (Fit Surface Patches).
Fuente: Hexagon
