Las máquinas CMM AGILITY ofrecen velocidad y precisión y en medición de 5 ejes REVO en el taller y el laboratorio de metrología, con la tecnología Renishaw

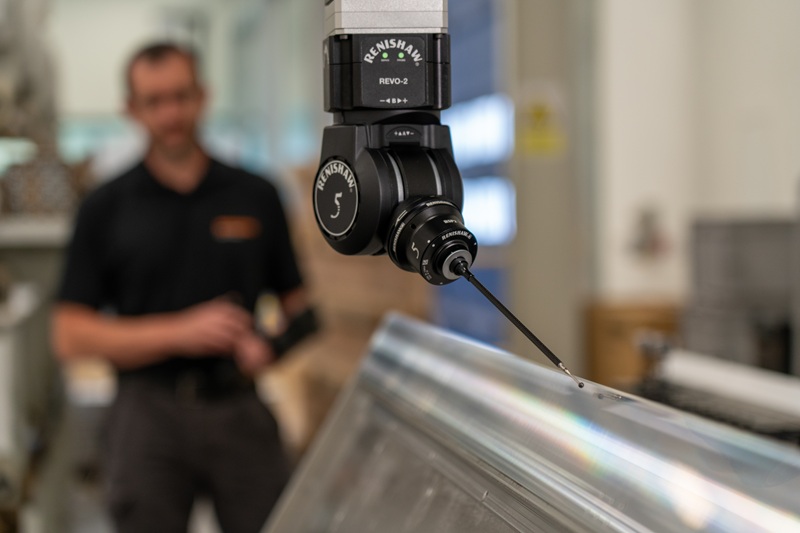

Renishaw, fabricante de sistemas de manufactura y medición, ofrece los modelos AGILITY de máquinas de medición por coordenadas (CMM). Se diseñaron para trabajar con la máxima velocidad y precisión en inspección para los sectores industriales de manufactura. La CMM está optimizada para el sistema multi-sensor de 5 ejes REVO de Renishaw y añade nuevas funciones para el taller.
“Con el sistema multi-sensor de 5 ejes REVO, nos preguntamos: ¿Cómo podemos mejorar todavía más esta solución para satisfacer las exigentes demandas de los fabricantes? El resultado son los nuevos modelos de CMM AGILITY con las ventajas del sistema multi-sensor REVO donde su función más importante es estar junto la línea de fabricación. Los modelos de CMM AGILITY incluye máquinas para el laboratorio de medición, son plataformas de alto rendimiento preparadas para utilizar cualquiera de los siete sensores dedicados REVO”. Nos dice Nathan Fielder, jefe de producto de Renishaw para la gama de CMM AGILITY.
En las máquinas CMM multi-sensor, los talleres pueden realizar varios procesos de medición mostrando los resultados desde un único dispositivo. La gama completa de sensores REVO está disponible para los operadores de CMM AGILITY, e incluye escaneado y disparo por contacto, rugosidad de la superficie, temperatura, medición de grosor ultrasónica y palpador sin contacto.
La estructura de las máquinas de medición combina materiales de granito y aluminio anodizado para mayor rigidez y estabilidad, que asegura una metrología precisa en todo el volumen de fabricación. Elementos cruciales, como el diseño y la ubicación de los cojinetes de aire, la innovadora disposición de las cadenas porta-cables y los motores lineales sin fricción, aseguran una plataforma estable y repetible cuando el sistema REVO escanea a alta velocidad. El mínimo contacto entre las piezas evita la fricción y la inestabilidad térmica, y también reducen el desgaste y el mantenimiento.
Las máquinas CMM para el taller AGILITY S de Renishaw son para la inspección de calidad de piezas fabricadas en un taller de producción, donde no es posible garantizar la limpieza del aire ni el control de temperatura. Los sistemas para taller se fabrican con volúmenes útiles de medición desde 700 x 900 x 600 mm hasta 1600 x 2400 x 1200 mm, y variantes de carga paletizada o una mesa giratoria para inspección automática, dejando libre el espacio de medición. Todos los modelos de taller están equipados con guías elevadas en el eje Y para aumentar la estabilidad y la protección contra contaminantes en suspensión. Los bastidores S disponen de configuración de doble motor y de traslación eje Y.
Las línea AGILITY L, diseñada para el laboratorio de metrología, tienen una especificación de temperatura de 18 a 22 °C con medición de 5 ejes multi-sensor de alto rendimiento en salas acondicionadas. El diseño del eje Y elevado de puente con pie de apoyo facilita el acceso para la carga de piezas manual cuando no se necesita automatización. Los bastidores AGILITY L se fabrican con volúmenes útiles de medición desde 500 x 500 x 500 mm hasta 1600 x 3500 x 1200 mm.
Las máquinas de medición CMM AGILITY combinan las distintas tecnologías y la experiencia en todo el proceso de fabricación de Renishaw en innovación y calidad. “Además del bastidor de la máquina, hemos diseñado el sensor de palpado, los encoders, el control numérico de la máquina, motores lineales, palpadores, fijaciones de piezas, el software de medición e, incluso, el sistema de mapeado láser y los sistemas de verificación. Renishaw tiene el control total del suministro, la instalación y el mantenimiento de la CMM en toda su vida útil". Comenta Leigh Elsworthy, director de atención al cliente de CMM. Todas las máquinas han sido verificadas y certificadas por los sistemas de calibración láser de Renishaw. Solo instaladores certificados realizan la instalación y mantenimiento, con la opción de acreditación UKAS o A2LA.

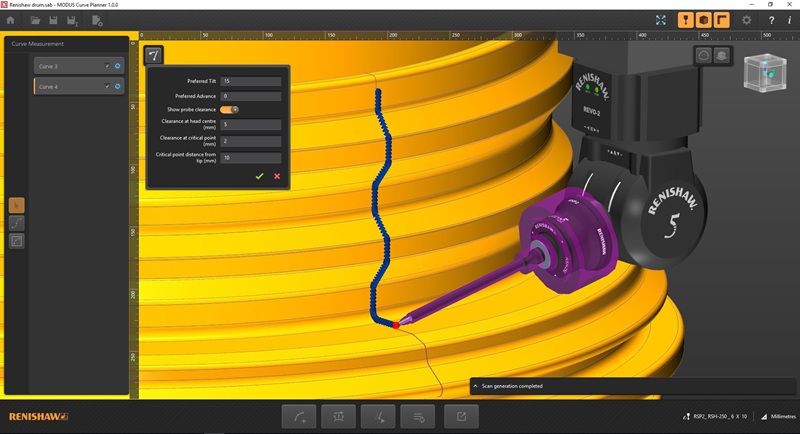

Las CMM AGILITY también son compatibles con Renishaw Central, un software de datos de fabricación que permite generar reportes y controlar los procesos de circuito cerrado en el taller. Renishaw Central utiliza estos datos para detectar desviaciones y enviar automáticamente actualizaciones correctivas a las máquinas de fabricación correspondientes.
Fuente: Renishaw
