La tecnología LADAR establece un nuevo estándar en la metrología dimensional óptica sin contacto para la industria de manufactura

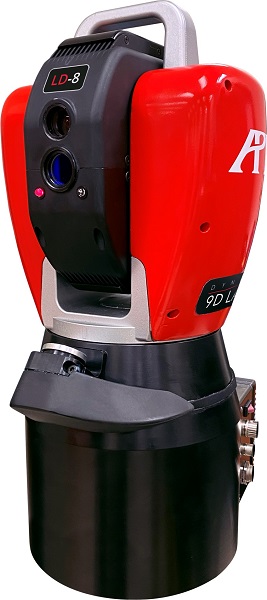

Fig. 1: El DYNAMIC 9D LADAR captura geometrías dimensionales y superficiales
Este septiembre, el Dynamic 9D LADAR de API, un sistema de detección y medición láser que captura datos dimensionales y de geometría de superficies, hará su debut en la feria IMTS.
9D LADAR incorpora una tecnología que revolucionará la medición en producción. El Dynamic 9D LADAR es el primer sistema que incorpora la tecnología de interferometría de frecuencia óptica (OFCI).
La recopilación de datos de las mediciones de producción de 9D LADAR representa la solución de inspección dimensional de próxima generación, que sustituye a las máquinas de medición de coordenadas (CMM) fuera de línea y a las soluciones de inspección en línea y cerca de línea que utilizan sensores ópticos de escaneo de luz estructurada.

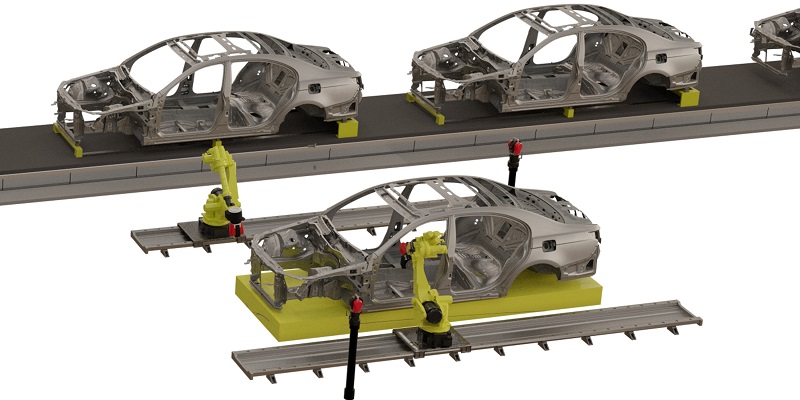

Fig. 3: 9D LADAR realizando inspecciones de carrocería en línea
El sistema 9D LADAR de dos ejes procesa los datos medidos a la velocidad de 20,000 puntos por segundo y con velocidades de escaneo de 0.2 segundos/cm2. Además, el alto rango dinámico de 9D LADAR es insensible a la reflectividad del objetivo, puede medir materiales translúcidos y es capaz de medir características del objetivo con un ángulo de incidencia de hasta 85 grados. El escaneo de trama de alta densidad ofrece hasta 50 líneas/segundo, con una separación de líneas de 0.1 mm. El sistema de referencia de escala integrado de 9D LADAR ofrece una precisión en 2D y 3D de sólo 6 µm/m, lo que proporciona una precisión comparable a la de las CMM de gran volumen de referencia.
El diseño compacto del equipo de medición Dynamic 9D LADAR, con un peso de 10.4 kg, incorpora un controlador integral con comunicación ethernet, que se integra en los bastidores de las CMM como en los robots industriales de 6 ejes, incluidas las configuraciones montadas en rieles de 7 ejes.
Fig. 3: Inspecciones automatizadas cerca de la línea con 9D LADAR
El sistema de cámara inteligente iVision de 9D LADAR tiene visualización instantánea de la pieza para la planear la trayectoria de escaneo, ofrece una medición de características y regiones específicas, junto con la medición remota.
El equipo de medición LADAR Dinámico 9D de API entrega datos X, Y, Z, I, J, K para cada punto de la nube generada, junto con la información R, G, B los datos escaneados pueden ser visualizados en la imagen de la cámara capturada. Esta capacidad permite mostrar características con un contraste de color de fondo distinto, vectores de superficie, rugosidad de la superficie, etc., que son difíciles de aislar sólo con los datos de la nube de puntos 3D estándar.
El Dynamic 9D LADAR será la atracción principal del stand de API (nº 135657) en el nivel 3 del edificio Este. IMTS tendrá lugar del 12 al 19 de septiembre en el McCormick Place de Chicago, Illinois. IMTS será la segunda vez que 9D LADAR se presenta en una feria norteamericana después de la CMSC de julio. El equipo estará disponible para demostraciones todos los días en el stand, mostrando sus aplicaciones para la inspección automatizada para la fabricación y ensamble de automóviles y aeroespacial.
Regístrese para asistir a IMTS en https://www.imts.com/show/reg.cfm, y conozca más sobre el Dynamic 9D LADAR de API en https://www.apimetrology.com/LADAR.
