Hexagon incrementa la productividad en la metrología portátil, automatizada con un escáner láser
Manufacturing Intelligence de Hexagon anunció el lanzamiento de un nuevo escáner láser. El Absolute Scanner AS1 combina la mejor precisión y calidad de datos de su clase con una velocidad de obtención de datos con capacidad de automatización de 1.2 millones de puntos por segundo y la primera interoperabilidad de su clase entre los sistemas de brazo portátil y laser tracker.
El AS1 es el sensor ideal para una amplia gama de aplicaciones, por ejemplo en un taller automotriz: es posible mover el mismo escáner hacia atrás o hacia adelante según sea necesario entre un brazo de control de calidad interior y una instalación láser tracker en la planta piloto que lleva a cabo la inspección de igualación de alturas, franquicias y alcanzar un proceso de calidad más integrado y de bajo costo.

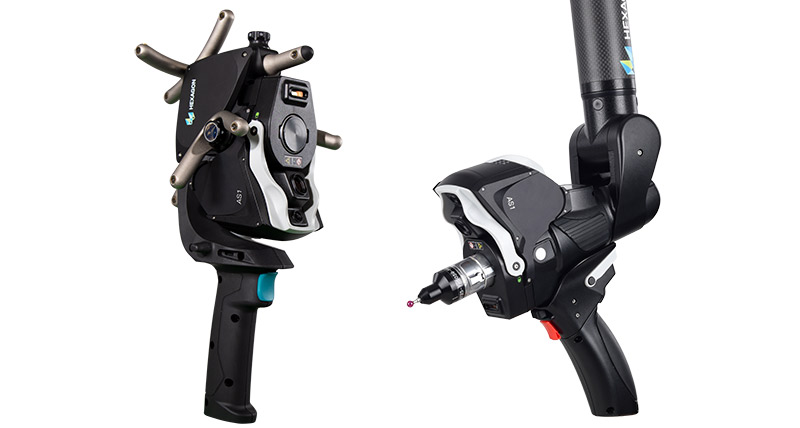

El AS1 es un escáner modular de línea con láser azul que es el primero en la industria en trabajar con los sistemas láser tracker y de brazo de medición portátil. El AS1 puede ofrecer una precisión de escaneo de 50 micras a 30 metros de distancia al usarlo con un láser tracker Leica Absolute Tracker AT960 , ya sea con uso manual o automatizado. Para aplicaciones más pequeñas, la unidad de escáner AS1 se puede instalar en cualquier sistema Absolute Arm de 7 ejes de generación actual, lo que permite un escaneo 3D de precisión e inspección de áreas inaccesibles con un volumen de medición de entre 2 y 4.5 metros de diámetro.
La función tracker del AS1 se lleva a cabo con el Absolute Positioner AP21 una nueva unidad de posicionamiento manual. La unidad permite al tracker AT960 obtener información completa de posición y de orientación para el escáner. Es posible instalar rápidamente el AS1 en el Absolute Positioner AP21 usando la unión cinemática propia de Hexagon – el mismo sistema de instalación que ya existe en los sistemas Absolute Arm. Esto hace posible a un equipo de un taller intercambiar al vuelo la misma unidad de escáner AS1 entre un sistema laser tracker y un sistema de brazo sin necesidad de realineación o reinstalación lenta.
“Al desarrollar el escáner láser para nuestros sistemas tracker, deseamos ofrecer la tecnología SHINE que hicimos en nuestros brazos de medición portátil en aplicaciones aeroespaciales de gran volumen en las cuales son necesarios los trackers,” comenta Duncan Redgewell, Presidente, Equipos de Metrología en Hexagon. “La amplia experiencia de nuestro equipo en hardware nos ha permitido desarrollar una solución que rompe las barreras establecidas entre las categorías de productos, lo cual permite a los usuarios disfrutar del mejor rendimiento de escaneo en su clase en las aplicaciones del brazo y del tracker sin necesidad de invertir en múltiples unidades de escáneres. Es posible usar el AS1 en la misma forma y con los mismos resultados de alta calidad ya sea con nuestros sistemas Absolute Tracker o Absolute Arm.”
El desempeño del escaneo láser del Absolute Scanner AS1 se basa en la tecnología Systematic High-Intelligence Noise Elimination (SHINE) que ya había impresionado a los clientes en múltiples industrias desde su introducción en el Laser Scanner RS6 para los sistemas Absolute Arm en 2019. El concepto SHINE permite obtener datos de muy alta calidad y precisión con velocidad completa en casi cualquier tipo de superficie o terminado con los valores de exposición por defecto. Esto reduce la necesidad de cambiar los parámetros durante el proceso de medición, así como las necesidades de capacitación para el operario. Con SHINE, el AS1 es posible escanear cualquier tipo de superficie en cualquier momento sin reducir el rendimiento en superficies difíciles, lo cual es muy común con productos de marca en el mercado.
El seguimiento dinámico de la unidad Absolute Positioner AP21 se traduce en una automatización completa del Absolute Scanner, que permite un escaneo de luz azul de alta velocidad en equipos automatizados y estructuras ya sea “in-line”, “at-the-line”, “near-the-line” o en el área de calidad, una funcionalidad vital mientras las industrias se preparan para el futuro de la fabricación inteligente. La red de integradores registrados y acreditados de Hexagon está preparada en desarrollar sistemas de automatización a medida basados en esta nueva tecnología de metrología.
“La automatización asistida por metrología es fundamental para la fabricación a gran escala,” señala Daniel Moser, director técnico de productos en Hexagon. “Los sistemas basados en láser tracker garantizan que la calidad no se sacrifica en la búsqueda de una mayor productividad. Una de nuestras metas principales al desarrollar el AS1 fue ofrecer un sistema con automatización en mente, y que pudiera ser incorporado en una amplia gama de soluciones de fabricación automatizada.”
El Absolute Scanner AS1 reemplaza al actual equipo de alta gama RS6 Laser Scanner, el cual se eliminará de inmediato. Más información HexagonMI.com/AbsoluteScanner
