Para una inspección y medición CNC eficientes
Los bastidores de sensores montados en la mesa de granito de una máquina de medición por coordenadas (CMM) se utilizan para almacenar palpadores, sondas, adaptadores y escáneres láser, y permiten que un cabezal montado en el extremo del husillo los intercambie automáticamente, este dispositivo es esencial para permitir una inspección y medición CNC eficientes sin una intervención manual. Normalmente los racks de buena calidad han tendido a ser caros, pero hoy se presenta una nueva gama más económica ofrecida por LK Metrology.
Al tener más lugares que otros sistemas de bastidores en el mercado, las unidades están disponibles para su uso no solo en CMM fabricadas por LK Metrology, sino también en otras marcas de máquinas de medición. Organizan el almacenamiento de herramientas, palpadores y accesorios y los hacen fácilmente accesibles, además reducen el riesgo de daños accidentales para prolongar la vida útil del equipo.
Los rieles de soporte de 500, 600 o 700 mm de largo están diseñados para transportar uno o más de los nuevos módulos de bastidores de sensores, que se dividen en tres categorías. Pueden combinarse para ofrecer un almacenamiento completo cuando se utiliza una combinación de tecnología de palpador y sensor, como suele ser el caso cuando se cumplen los requisitos de control de calidad actuales. Para evitar la necesidad de motores o cables adicionales, el movimiento de la CMM bloquea y desbloquea la unión automática del cabezal del palpador para efectuar el intercambio. Independientemente del tipo de bastidor que se esté utilizando, no es necesario volver a calificarlo después del cambio.

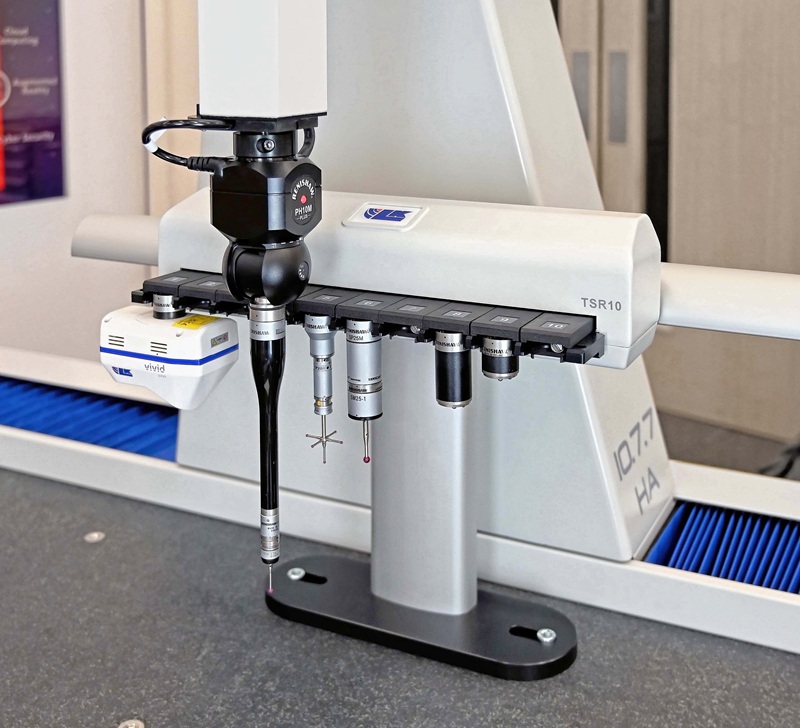

La primera categoría nueva es TSR, un estante o bastidor de almacenamiento de herramientas multisensor que tiene 5 o 10 puertos, con una cubierta para protegerlos, así como la interfaz del palpador. La unidad es capaz de almacenar cualquier combinación de escáneres láser, sondas de disparo por contacto, palpador de acabado superficial y barras de extensión. La flexibilidad del sistema permite una adaptación perfecta a una variedad de tareas de inspección y garantiza que se utilice la herramienta óptima para cada parte del ciclo CNC, lo que mejora la precisión y la productividad.
Por otro lado, los bastidores de sensores y palpadores SSR de tres puertos sirven para cambiarlos automáticamente, incluidos los de escaneo analógico, lo que permite una selección de configuraciones de palpadores y materiales de punta esférica.
En tercer lugar, hay un estante de almacenamiento de módulos MSR de 3 puertos para guardar e intercambiar módulos de sondas de escaneo táctil.
Fuente: LK Metrology
