Novedades en modelado de sólidos, lattices, caras, blending
Parasolid v38 es parte de la cartera de Siemens PLM Components, un conjunto de herramientas de desarrollo de software avanzados y probados en la industria integrados por aplicaciones CAD 3D en diseño, simulación y fabricación de productos. Los principales programas CAD en el mercado lo usan y sus novedades impactan en tu trabajo diario de modelado de sólidos.
El motor de modelado CAD amplía las funciones en las áreas de superficie y blending, con un control de características geométricas más precisas. También se introducen mejoras en áreas clave del desarrollo activo, como lattices (reticulares) y el modelado en cuerpos sólidos generales. Parasolid incluye nuevas funciones de modelado y soporte de aplicaciones.
Superficies
En esta versión, Parasolid puede proporcionar información adicional sobre superficies:
- Extensiones como resultado de una operación de modelado: en función de esta información, la aplicación puede elegir si desea crear su propia superficie extendida en lugar de la creada por Parasolid
- Ya sea que la b-geometry sea una curva helicoidal o superficial

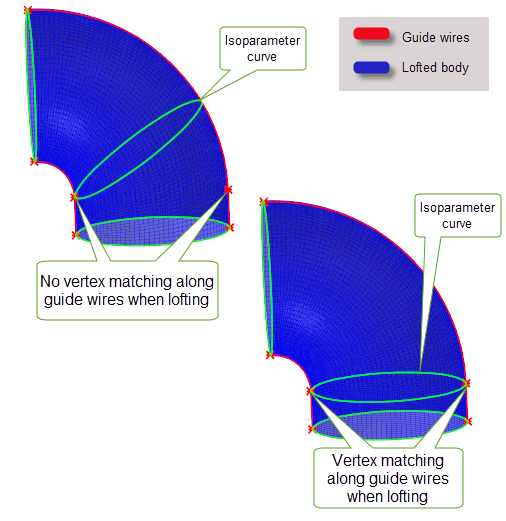

Además, un control intuitivo sobre la forma de los lofts: la forma de un cuerpo loft se puede controlar mediante la coincidencia de vértices a lo largo de los alambres guía
Blending
En esta versión, se amplía la compatibilidad con combinaciones de ancho constante:

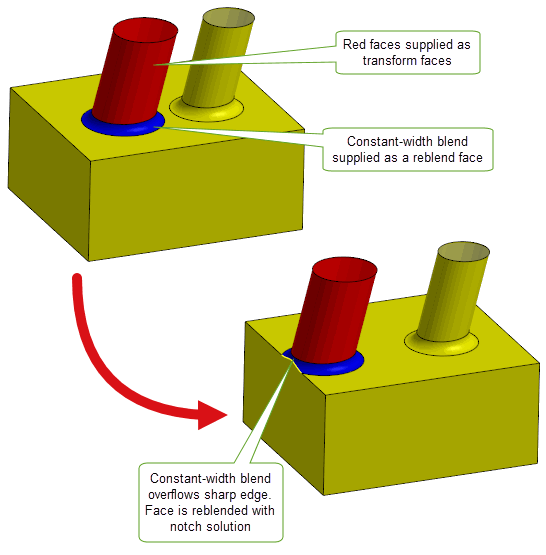

- Reblending de blends de ancho constante en operaciones de cambio de cara
- Incluye configuraciones complejas, como desbordamientos (overflows)
- Los blends de ancho constante puede tener una sección transversal G2
Facetado y renderizado
Parasolid soporta la generación de una malla (mesh) de facetas planas poligonales para representar las caras de una pieza precisa, para su uso en visualización, renderizado y simulación. Las mejoras de esta versión incluyen:
- Precisión mejorada al facetar blends
- Salida de datos de polilínea para aristas al facetar

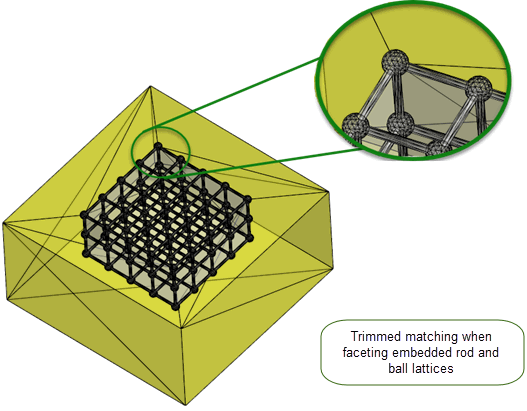

- Control de aplicación más preciso y rendimiento mejorado del facetado para retículas de varillas y bolas (rod and ball lattices)
- Soporte para la visualización de redes de patrones implícitos independientes (pattern lattices)
- Operación general en cuerpos sólidos
Parasolid soporta la creación y edición de cuerpos sólidos, que pueden consistir en una combinación de piezas múltiples, no múltiples, celulares y de dimensiones mixtas, lo que permite dar vida a prácticamente cualquier concepto de diseño 3D.
En esta versión, se admiten operaciones de modelado más complejas para:
- Regiones de un cuerpo sólido general que son localmente múltiples (manifold) : reemplazo de caras, blending, reparación de choques durante el reemplazo de caras y operaciones locales en caras

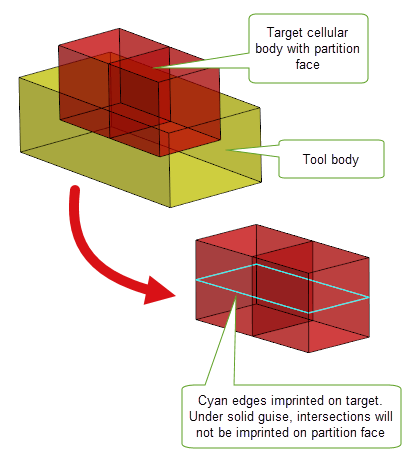

- Cuerpos celulares: impresión de bordes (edge imprint), seccionamiento, cálculo de puntos extremos e identificación de blends
- Cuerpos celulares con retículas incrustadas: extensión de un cuerpo laminar al cuerpo celular objetivo
Retículas (Lattices)
En esta versión, se amplía la compatibilidad con el modelado reticular:

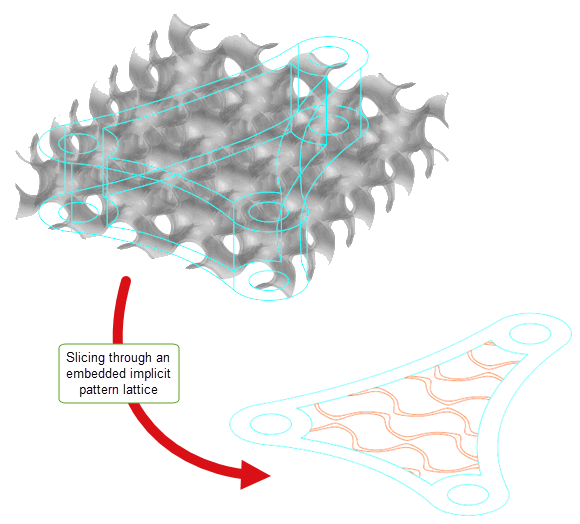

- Cuerpos celulares que contienen redes de patrones implícitos
- Rebanar y agrandar
- Cálculo de las propiedades de masa y densidad local de la subtopología
- Retículas incrustadas
- Parasolid devolverá un cuerpo de variedad (manifold body ) si es posible al imprimir un marco en una región
- Cálculo de contención: es posible elegir si se considera que los puntos están dentro del cuerpo cuando están en cualquier lugar dentro de una región enrejada o cuando solo están dentro del material enrejado de la región
Modelado
Se presentan varias mejoras para admitir operaciones de modelado: se pueden generar curvas C2 cuando se utiliza la parametrización de longitud de arco, la funcionalidad de conversión boxing puede devolver cuadros alineados con el eje para regiones y vaciados (shells), y las aplicaciones ahora pueden controlar si se debe comprobar si falta geometría, lo que resulta útil para los flujos de trabajo de interoperabilidad.
Soporte de aplicaciones
Las mejoras en el soporte de aplicaciones incluyen:
- Se pueden transmitir varios archivos de pieza cuando las piezas incluyen ejemplares que pertenecen a más de un ensamble y tienen una pieza común
- Información de seguimiento para conjuntos de caras con patrón (patterned faces )y sus caras de entrada originales
- Python, aún beta-test, se puede utilizar para cualquier tipo de aplicación, incluidas las que estarán disponibles para el público en general
- Mejoras en el diagnóstico: la aplicación puede usar esta información para resolver problemas en los datos del modelo
Fuente: Siemens
