PrePoMax es un software de código abierto pre y post procesador para el CalculiX CrunchiX el solucionador de análisis de elementos finitos (FEA).
PrePoMax es desarrollado por el Dr. Matej Borovinšek de la Universidad de Maribor, Eslovenia. La versión estable actual es la 2.3.0. El código fuente de la versión de desarrollo del programa está disponible en GitLab. PrePoMax ofrece una interfaz gráfica de usuario muy fácil de usar y soporta muchas funciones del solucionador CalculiX. Se puede descargar desde la siguiente página web: https: //prepomax.fs.um.si/.
PrePoMax le permite leer la geometría de varios formatos CAD y archivos .stl de estereolitografía utilizados para la impresión 3D. El soporte CAD se basa en la plataforma Open Cascade de código abierto.
PrePoMax le permite mallar una geometría sólida o de vaciado (Shell) utilizando elementos finitos lineales y parabólicos. También puedes importar la malla de elementos finitos desde un archivo. Una biblioteca Netgen de código abierto realiza el mallado. A partir de la versión 2.0.0, se integra el Gmsh mesher que soporta el mallado hexaédrico y pentaédrico

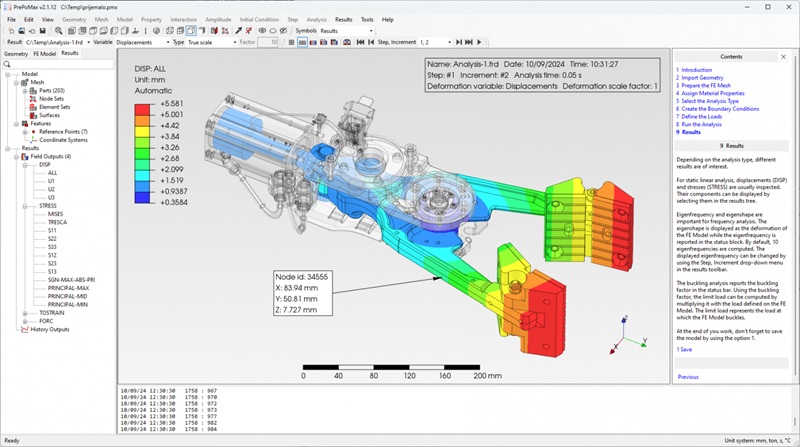

Definiciones de características basadas en geometría y malla. PrePoMax le permite crear conjuntos de nodos, conjuntos de elementos y superficies necesarias para varias características FEM en función de la geometría o la selección de malla de elementos finitos. Le permite visualizar sus resultados utilizando datos 3D con animaciones y vistas 2D para representación gráfica.
PrePoMax tiene funciones para preparar, resolver y post procesar diferentes modelos FEM.
Tipos de análisis que ofrece PrePoMax
- Análisis lineal estático
- Análisis estático no lineal con no linealidades geométricas, de materiales y de contacto
- Transferencia de calor
- Análisis de temperatura desplazamiento desacoplado
- Análisis de desgaste por deslizamiento
- Análisis de frecuencia
- Pandeo
- Análisis dinámico modal y de estado estacionario
Más informacion en https://prepomax.fs.um.si/
