FreeScan Trak Nova es el más reciente sistema de escaneo 3D inalámbrico de seguimiento dinámico de SHINING 3D, ideal para piezas industriales medianas y grandes que requieran captura o ingeniería inversa de alta precisión, versatilidad y movilidad.
FreeScan Trak Nova es un sistema de escaneo 3D modular, inalámbrico y de última generación que ofrece una precisión de grado metrológico (0.02 mm) en grandes volúmenes, con la flexibilidad necesaria para adaptarse a espacios confinados y entornos industriales. Su fotogrametría de vídeo sin marcadores, su diseño ligero y su procesamiento en tiempo real lo hacen ideal para sectores exigentes como automotriz, energía, industria pesada y la conservación del patrimonio.
Características del FreeScan Trak Nova
Diseño modular
Combina un escáner láser de mano desmontable (UE Nova) con un escáner de seguimiento (TE Nova), que pueden funcionar juntos o por separado. UE Nova ofrece un enorme campo de visión (FOV) de hasta 2.6 × 2.2 m
Compacto e inalámbrico
Cuerpo ligero de fibra de carbono: TE pesa 1.2 kg, UE 1.6 kg. Escaneo inalámbrico con baterías intercambiables en caliente (hasta 2.5 horas para TE, ~1 hora para UE) .
Seguimiento dinámico y fotogrametría de vídeo (VPG)
El seguimiento óptico en tiempo real captura detalles en espacios reducidos. El VPG integrado elimina la necesidad de marcadores codificados: utiliza video en vivo y varilla de calibración para una alineación volumétrica precisa.
Procesamiento a bordo
Los módulos computaciones incorporados manejan los datos de escaneo en tiempo real, lo que ofrece altas velocidades de fotogramas y una transmisión estable.
Especificaciones técnicas del sistema de escaneo 3D FreeScan Trak Nova
- Precisión de un solo punto: 0.02 milímetros
- Precisión volumétrica: 0.062 mm (dentro de 12 m³)
- Con VPG: .046 mm + 0.012 mm/m
- Velocidad de escaneo: 6.14 millones de puntos/seg
- Resolución: 0.01–10 mm
- FOV: Hasta 2600 × 2200 mm
- Líneas láser: 50 (alta velocidad), 7 (detallado), 1 (bolsillos profundos)
- Conectividad: Inalámbrico y por cable de fibra óptica
- Certificaciones: CE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX; laboratorio de precisión acreditado por ISO/IEC 17025
Integración de software
El software en el FreeScan Trak permite:
- Fusión de escaneos dinámicos y de amplio rango
- Detección de límites basada en IA y optimización de la resolución
- Inspección incorporada (certificación PTB)
- Integración con PolyWorks, Geomagic Control X, Design X, BlueStar Mapping
Casos de uso del sistema de escaneo 3D FreeScan Trak Nova
Industria pesada: Escaneo de piezas de construcción, ferrocarriles y aviación: se beneficia del diseño inalámbrico y del gran campo de visión.

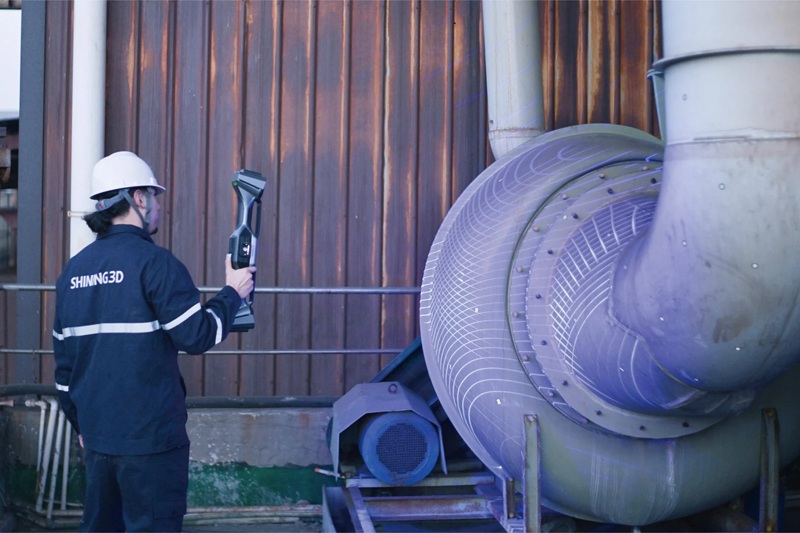

Energía y servicios públicos: Los modos de escaneo cercano/estándar/lejano y el seguimiento sin marcadores se adaptan a parques eólicos y centrales eléctricas, ideales en espacios reducidos ya que no usa cables.
Automotriz: Escanea áreas planas y detalladas (capós, paneles, interiores) con alta precisión y movilidad.
Patrimonio cultural y arte: Captura detalles de los artefactos con precisión; diseño liviano para sesiones largas.
Por: Staff de 3DCadPortal con información de SHINING 3D
