Aprobación de dibujos en SOLIDWORKS
Una sugerencia común que escuchamos de ustedes, nuestros clientes, es que todos necesitan acceso unificado a los datos. Siempre estamos trabajando para asegurarnos de que pueda diseñar más rápido y colaborar sin problemas con su equipo y proveedores.
Una de las nuevas funciones de colaboración a las que nos referimos como aprobación multinivel para el estampado o sellos de dibujos (multi-level approval for drawing stamping) le ayudará a hacer precisamente eso: acelerar el proceso de liberación de dibujos. La última actualización de entrega funcional para 3DEXPERIENCE SOLIDWORKS y SOLIDWORKS with Cloud Services, R2024x FD03, le ofrece la posibilidad de establecer aprobaciones de varios niveles durante el proceso de verificación y liberación del dibujo. Con la aplicación Administración de rutas (Route Management) , puede crear una tarea/notificación para un colega, como el gerente de ingeniería o fabricación, para informarles que un dibujo está listo para su revisión/aprobación.
Lo bueno de esta nueva función es que a medida que se aprueban las tareas, la marca de tiempo (timestamp) mostrará automáticamente el estado de aprobación en el dibujo, por lo que no hay necesidad de trabajo manual.
Permítame guiarlo a través de él para que pueda comenzar a usar esta función lo antes posible. También incluyo un vídeo al final para que ver lo sencillo que es.

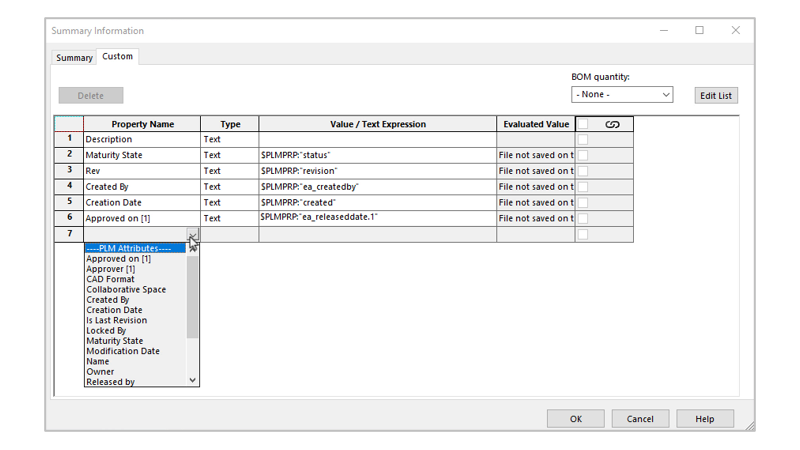

Antes de comenzar, configure la plantilla de dibujo de SOLIDWORKS para que incluya los atributos de PLM necesarios para el proceso de aprobación. Puede agregar estos atributos, como "Aprobador" y "Aprobado en (Approved on), a una nota en el cuadro de título del dibujo. Estos atributos aparecen automáticamente en las propiedades de SOLIDWORKS cuando se conecta a la plataforma 3DEXPERIENCE, por lo que no se necesita ninguna configuración ni asignación adicional.
Una vez que haya terminado con la configuración inicial, puede poner en marcha el proceso de aprobación. Lo primero que tienes que hacer es congelar el dibujo. A continuación, abra la aplicación de gestión de rutas en el panel Mi sesión, inicie una nueva plantilla y haga clic en Propiedades e ingrese su título, por ejemplo, "aprobación de inserción de una placa". A continuación, haga clic en Tareas y añada el destinatario o verificador al que debe ir esta tarea y pulse aplicar. Presione la flecha + junto a la ventana de tareas para la actividad que acaba de crear y agregue a la siguiente persona que esté en línea para revisar, como el gerente de fabricación. También puede agregar instrucciones específicas, por ejemplo, "se requiere aprobación de fabricación para liberar proceso posterior". Una vez que presione aplicar, puede presionar el botón Liberar.
Abra la aplicación Ejecución de cambios desde Mi sesión y, a continuación, haga clic en el icono Acción de cambio en el lado izquierdo de la pantalla. Ingrese el título, en el ejemplo del video que usé "inserción de placa", seleccione Miembros y agregue la plantilla de ruta de tarea que se creó previamente. Esto aparecerá en el menú desplegable Aprobador. Haga clic en Agregar para confirmar.
Nota: La plantilla de ruta actuará como aprobador, ya que incluye las tareas de aprobación secuenciales para ingeniería y fabricación.
A continuación, simplemente tome el dibujo de inserción de placa del árbol de diseño del Feature Manager (FeatureManager Design Tree ) y arrástrelo y suéltelo en la pestaña Cambios propuestos de la acción de cambio.

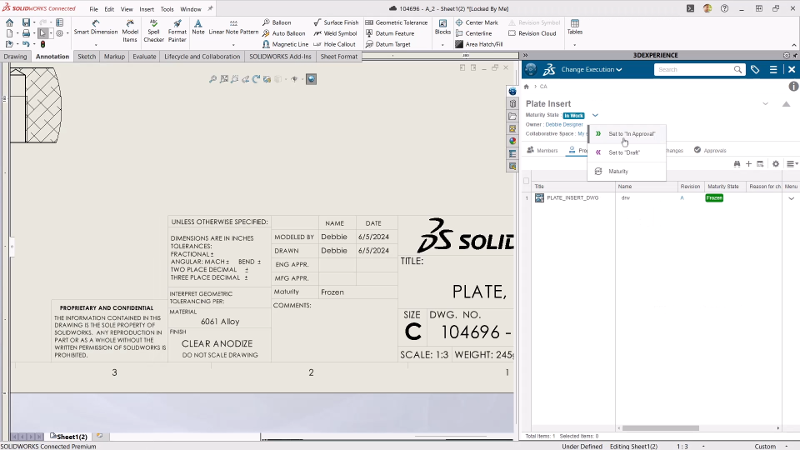

Cambie el estado de madurez a "en aprobación" y eso se inicia el proceso de aprobación del dibujo.
Una vez que el gerente de ingeniería llega a la tarea, puede abrirla y revisar el dibujo en 3DPlay desde cualquier dispositivo, y luego aprobar o sugerir más cambios.
Inmediatamente después de que el gerente de ingeniería apruebe el dibujo, pasará al de fabricación para que lo haga con la aprobación final y libere el dibujo a producción.
Finalmente, el diseñador recibe una notificación cuando el dibujo se aprueba y se publica, y simplemente puede volver a la aplicación Ejecución de cambios y hacer clic en la acción de cambio y luego hacer clic en Aprobaciones, Cambios realizados.
Si bien esto puede parecer muchos pasos, se necesita muy poco tiempo para completar este proceso, y puede ver lo simple que es en el video a continuación.
Creo que descubrirá que esta forma de trabajo realmente cumple la promesa de establecer un proceso sencillo y unificado en la plataforma 3DEXPERIENCE, lo que permite a cualquier persona que forme parte del proceso de aprobación iniciar sesión fácilmente desde un navegador web, revisar el dibujo y aprobarlo, en cualquier lugar y en cualquier momento.
Esta es solo una de las nuevas mejoras disponibles ahora en 3DEXPERIENCE SOLIDWORKS y SOLIDWORKS with Cloud Services que le permiten conectar sus datos a la plataforma 3DEXPERIENCE y aprovechar una gran cantidad de capacidades de colaboración y gestión de datos que ahorran tiempo.
Consulte mi último blog sobre cómo los usuarios de 3DEXPERIENCE SOLIDWORKS pueden guardar datos localmente con SOLIDWORKS PDM, y esté atento a las próximas mejoras de SOLIDWORKS 2025.
Por: Salih Alani desde el blog de SOLIDWORKS
