Inspección y análisis de piezas con equipos de la serie FaroArm Quantum X y el software Verisurf

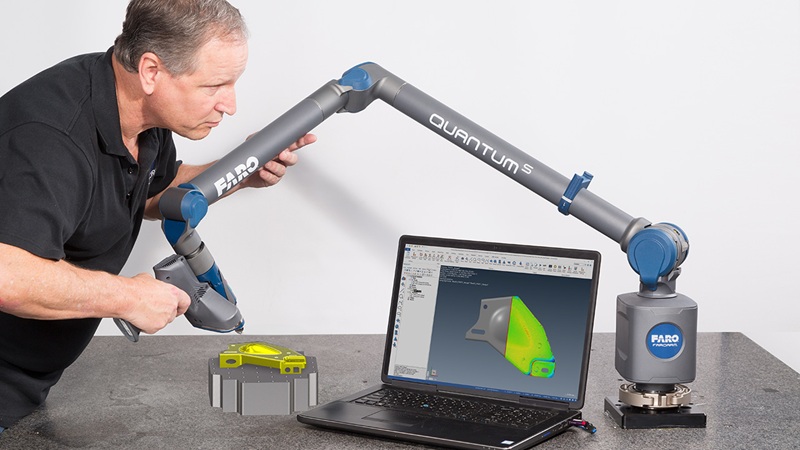

La serie FaroArm Quantum X, con el paquete de software Verisurf Inspection & Analysis, es una solución de metrología que permite la inspección de piezas y la creación de reportes de calidad en piezas de chapa metálica. Esta aplicación de metrología es muy adecuada para la combinación de escáner y palpador táctil para láminas de metal estampadas, formadas o fabricadas, a menudo con perfiles complejos hechos con herramientas sofisticadas.
El escáner Quantum X FaroArm con software Verisurf es la solución perfecta cuando un taller quiere un único sistema que pueda hacer todo el trabajo, que sea eficiente, fácil de implementar y que los técnicos aprendan fácilmente.
Para la inspección durante el proceso entre las etapas del ciclo de producción, y para la inspección del primer artículo o la compra final, todo se puede hacer con esta solución y un operador con mínima capacitación.
Con el software Verisurf y la serie FaroArm Quantum X, se ofrecen numerosas funciones para medir chapa metálica:
- Con el palpador mida las ubicaciones precisas de los objetivos de alineación de datum y las posiciones críticas de los agujeros y las ranuras.
- Mida características geométricas cerradas sin línea de visión con palpadores de contacto estándar o extendidas.

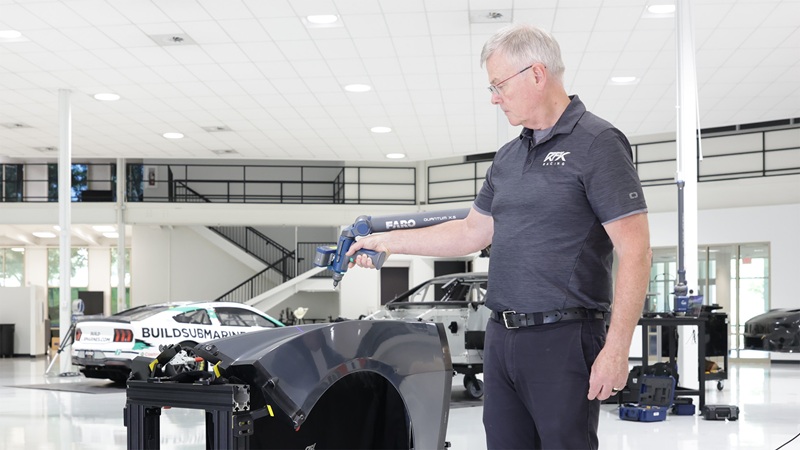

- Con solo pulsar un interruptor, cambie de palpador a escáner para una captura rápida de datos de perfil de superficie, lo que da una cobertura completa de la pieza, incluidos perfiles, filetes, radios y otras características geométricas expuestas.
- La cobertura del escaneo detalla cada milímetro de la pieza, dando información crítica sobre la deformación de la pieza mediante estampado, hidro formado u otras tecnologías de chapa metálica.
- Los ingenieros requieren detalles finos proporcionados por los mapas de color del perfil de la superficie que resaltan los radios que muestran que están formados o requieren ajustes de las herramientas.
Utilice el software Verisurf AUTOMATE para secuenciar toda la inspección de piezas y lograr un control y una eficiencia precisos del proceso de una pieza a otra.

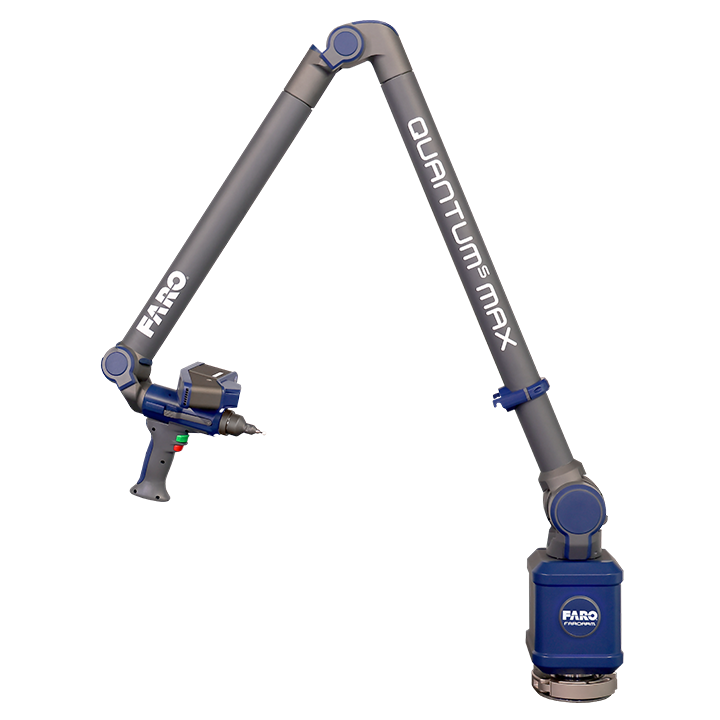

Especificaciones básicas de la serie Quantum X FaroArm
Quantum X viene con cinco opciones de longitud y tres niveles de precisión cada uno, y con múltiples palpadores de línea láser que atienden diversas necesidades de medición sin contacto.
- La serie FARO Quantum X FaroArm forma parte de la oferta de brazos de medición portátiles de FARO de alta precisión
- Diseñados para palpar o escanear, los brazos de medición articulados son más adaptables que las CMM fijas.
- La serie cuenta con brazos de medición articulados fáciles de operar y aprender, diseñados como una solución todo en uno para aquellos que se están familiarizando por primera vez con los beneficios que brindan las CMM portátiles y otros usuarios que buscan precisión.
- Los palpadores de línea láser (Laser Line Probes LLP) no siempre son la única opción. Con la serie Quantum X, elegir el LLP adecuado para usted es perfecto. Las LLP únicas ayudan a aumentar la productividad de forma colectiva o individual.

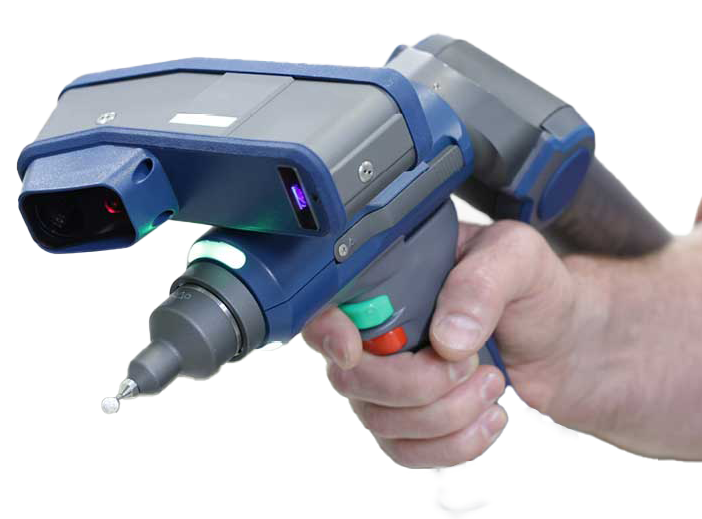

FAROBlu Laser Line Probes
La gama de palpadores de línea láser (LLP) como complemento del accesorio garantiza la máxima eficiencia para una variedad de necesidades: desde el escaneo rápido de grandes áreas hasta la medición de alta precisión y sin contacto de características geométricas pequeñas. Las sondas de línea láser de FARO convierten el FaroArm en un sistema híbrido que permite el escaneo sin contacto y el sondeo táctil en un solo dispositivo.
FAROBlu xR: maximice la resolución y la precisión del escaneo
Esta sonda de línea láser es ideal para tareas de alta precisión con tolerancias cerradas para capturar datos con la mejor resolución posible. Los usuarios pueden escanear piezas pequeñas con detalles finos con 1.5 veces más precisión, mejorando la calidad de la producción con datos más confiables.
FAROBlu xP – Escaneo más productivo
Este palpador de línea láser ofrece la capacidad de escanear cualquier cosa con una combinación equilibrada de precisión, velocidad y cobertura, lo que aumenta el rendimiento para cualquier aplicación.
FAROBlu xS – Velocidad de escaneo
Esta sonda de línea láser es la mejor para piezas con áreas de superficie grandes cuando la velocidad de recopilación de datos es la máxima prioridad. La banda láser extra ancha ofrece el doble de cobertura en una sola pasada, lo que permite recopilar datos hasta 2.6 veces más rápido que el xR y 1.6 veces más rápido que el xP. Menos pasadas para recopilar datos significa resultados más rápidos y mayor productividad.

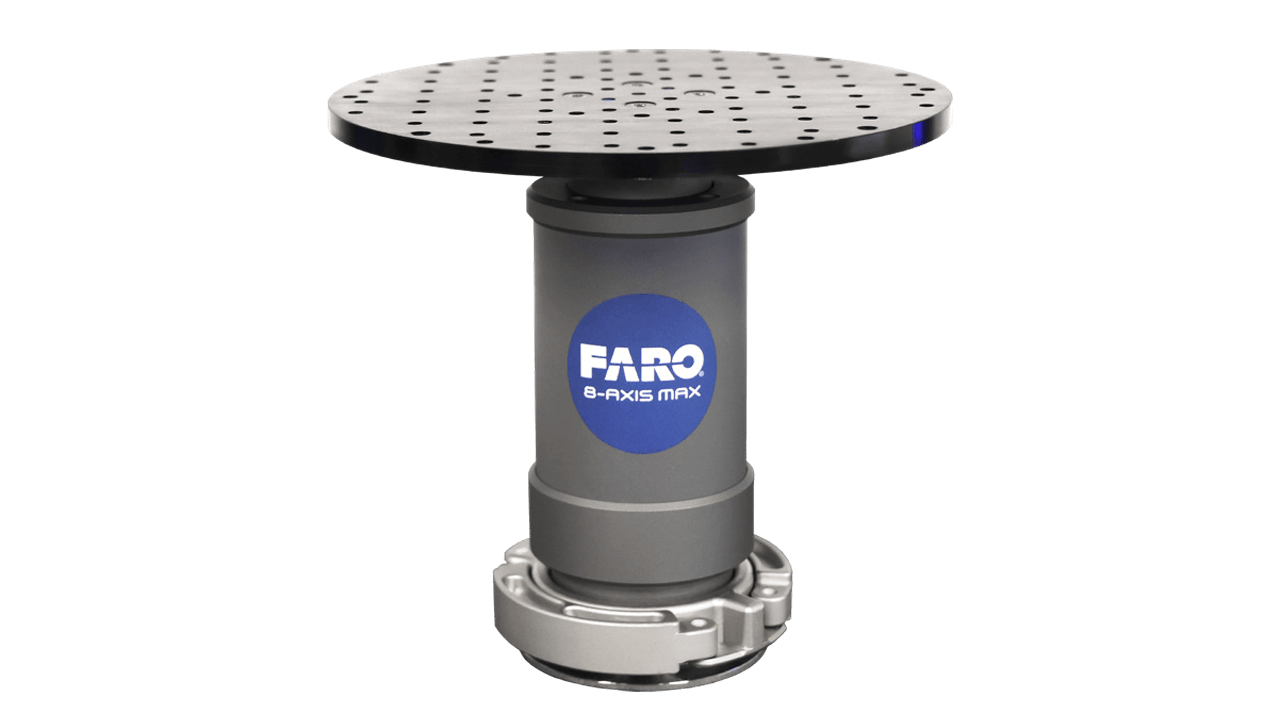

FARO 8-Axis Max
La mesa de trabajo giratoria integrada de 8 ejes es una solución de fabricación única que reduce el tiempo de escaneo y palpado hasta en un 40%. Está disponible con todos los modelos de la serie Quantum X FaroArm.
El software Verisurf INSPECTION & ANALYSIS SUITE
- Las opciones flexibles de mejor ajuste (best fit options) reducen el desperdicio y la repetición de trabajos
- Inserte resultados de color en sus reportes
- Conecta Verisurf a cualquier brazo portátil, rastreador o escáner
- Reportes inmediatos de alineación e inspección
- Mida cualquier tipo de entidad 2D o 3D
- Memoriza los pasos para crear planes de inspección reutilizables
- Importa y anota GD&T desde de MBD

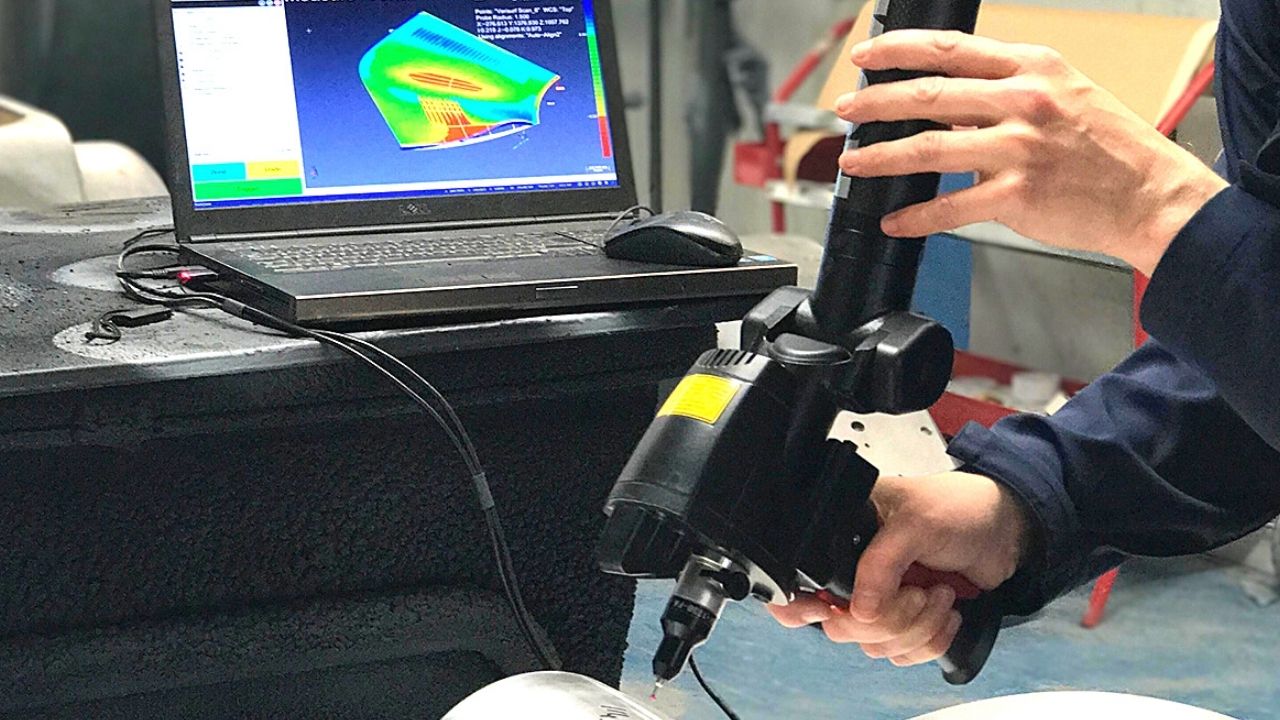

- Compare el “as-built” con cualquier fuente CAD nominal
- El mejor ajuste avanzado aumenta los índices de conformidad
Fuente: Verisurf
