Resumen de novedades en SolidCAM el programa de manufactura compatible con SolidWorks
SolidCAM 2025 es un programa de mecanizado para programar máquinas herramientas en operaciones de torno, fresado, electroerosión, torno suizo y sacar el mejor provecho de ellas. En su más reciente versión la compañía nos da una lista de actualizaciones para mejora en los procesos de manufactura del taller. SolidCAM usa la tecnología iMachining que optimiza los ciclos de corte al reconocer las características geométricas de la pieza.
Mejoras generales de SolidCAM
- Torneado - Stock de cilindros: Esta opción le permite definir un cilindro como el límite del stock que rodea el modelo sólido seleccionado. Defina el tamaño mínimo de la pieza y ajuste con los sistemas de coordenadas.
- Fresado - La comprobación de sincronización de operaciones se realiza automáticamente cada vez que se hace clic en el árbol del Administrador CAM. Se pueden actualizar las operaciones que usaban plantillas con los cambios realizados en ella.
- Ahora hay vista previa a la selección de herramientas de corte.
- Espacios libres (Clearence) específicos de la máquina herramienta. Defina la configuración de espacio libre por máquina o utilice los valores predeterminados globales. Clearence le permite definir las compensaciones de holgura entre el porta herramienta y la pieza de trabajo.

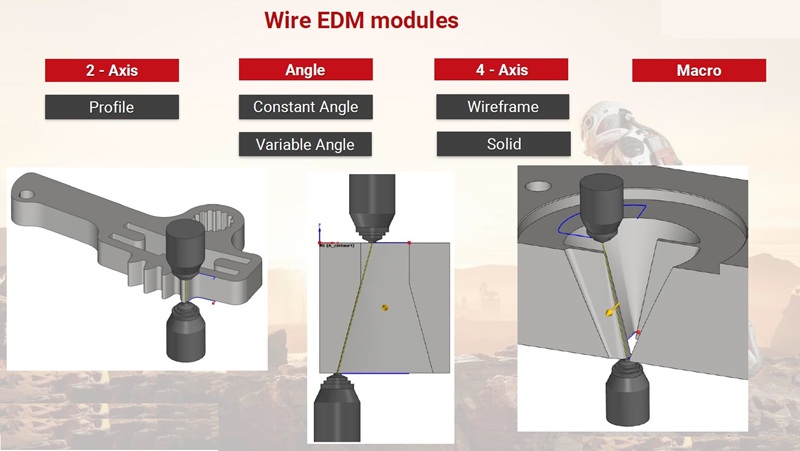

Novedades en SolidCAM Electroerosión por hilo (WireEDM) mecanizado por descarga eléctrica
El módulo WireEDM de SolidCAM ofrece operaciones de corte por alambre lo que permite usuarios manejar geometrías complejas, múltiples estrategias de corte, y escenarios de mecanizado avanzados directamente dentro de su medio ambiente CAD.
En las novedades encontramos que los trabajos de WireEDM incluyen cortes de 2, 4 ejes, angulares, macro. Una base de datos de materiales con información de alambres, stock, etc. Selección de caras inteligentes en corte de perfiles. Corte angular con inclinación constante o variable. El módulo de corte de electroerosión de 4 ejes puede seleccionar sólidos.
Corte de destrucción: Este método elimina completamente el material a lo largo de la trayectoria de corte, sin dejar material sin erosionar. Esta técnica es útil para crear formas complejas en materiales duros. Estrategias de quemado (Burn) con detección inteligente de núcleos (corazones).
Toolkit de SolidCAM con ayudas adicionales para el mecanizado
- Ensamble de herramientas desde el modelo CAD: Nuevas opciones para manejo y creación de herramientas y porta herramientas, arrastrar y soltar mejorado, opciones de montaje, información de tamaño STL y puntos de montaje de piezas.
- Nuevos tipos de herramientas como la Endmill de punta convexa (Convex Tip Mill) y la de fresado con definición de chaflán
- Filtros: Filtro para herramientas de torneado, hipervínculos en carpetas, localización automática de modelos faltantes.
- Manejo de componentes: Componentes duplicados, ecuaciones de campos de valor, condiciones de corte de copiar/pegar.
- Mejoras en la interfaz del Toolkit de SolidCAM: cubo de orientación, longitud de sobresalir (Stick Out length), mejor gestión de la posición y configuración de Vault.
- Interfaz XML: importar/exportar perfiles de herramientas , soporte para ensambles, herramientas STL, archivos zip.
Mecanizado de Pockets
Reconocimiento de pockets: al usar esta herramienta se reconoce el stock en automático para solo cortar esa zona. La trayectoria de la herramienta se extenderá en pockets abiertos para incluir ese material externo en el mecanizado.
Taladros
- Taladros de profundidad múltiple: capture los niveles de stock automáticamente.
- Taladros 2.5D: modo de stock actualizado, protección de accesorios y perforación dentro de límites definidos.
- Nueva operación de chaflán: operación independiente con una interfaz de usuario más clara y control total.

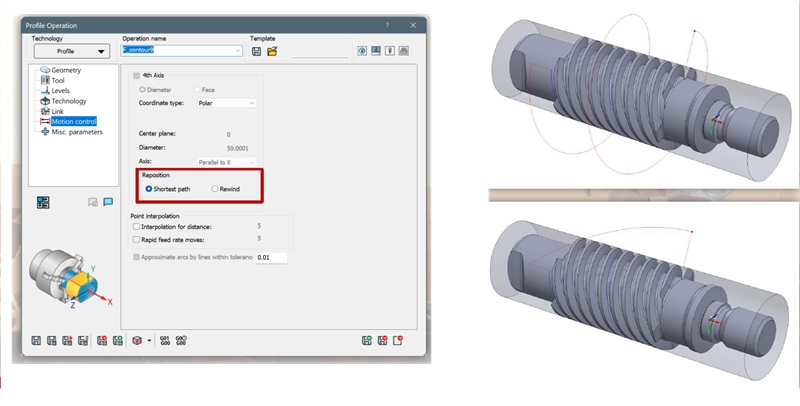

Envoltura (wrap)
Cuando se utilizan geometrías de envoltura superiores a 180 grados, el reposicionamiento suele utilizar la ruta más corta para ahorrar tiempo, pero esto puede provocar una acumulación angular excesiva, por lo que es necesaria una opción de rebobinado para máquinas con límites de revolución. Ambos escenarios se soportan. Como actualización esta la Reposición de envoltura, una nueva opción de rebobinado para geometrías de envoltura grandes.
SolidCAM Simulator
La simulación puede ayudarle a evitar problemas tales como errores en la definición de las operaciones de corte o la selección de una estrategia de fresado inadecuada que, de otro modo, experimentaría durante la producción real. Las novedades incluyen la división de stock automática y dos nuevos modos de visión, wireframe calidad de malla estándar, y modo de precisión para más detalle.
Torneado

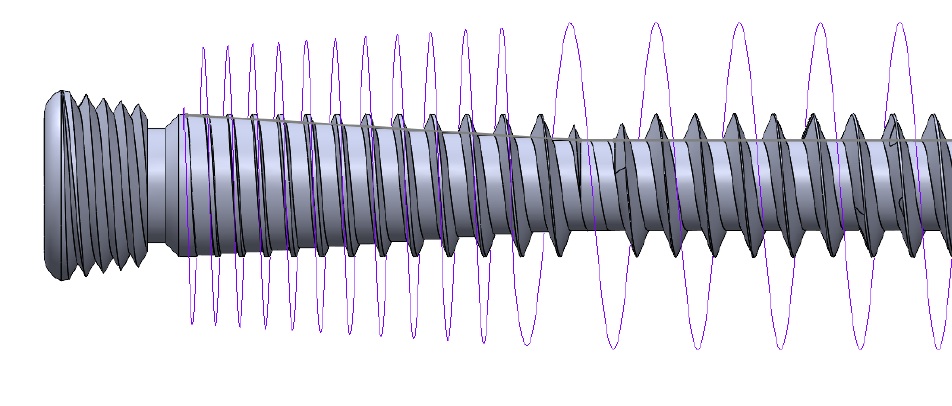

Las novedades de SolidCAM en las técnicas de torneado para mayor eficiencia incluyen Perforación de múltiples profundidades para torneado, giro de rosca con paso variable, prevención automática de colisiones y soporte para giro del eje Y.
Operaciones de control de máquinas (MCO)
Esta operación le permite controlar y utilizar cualquier dispositivo de máquina definido en el archivo Machine ID. El resultado de la operación se genera en GCode y se puede ver en la simulación de la máquina. En sus novedades esta los atajos de teclado, movimientos basados en el sistema de coordenadas WCS y simulación de máquinas de acciones MCO.
Mecanizado multieje en SolidCAM
La operación de mecanizado multieje crea una trayectoria de herramienta que se utiliza para desbastar y acabar geometrías en forma de pockets. Puede especificar las entradas para las superficies de suelo, pared y techo
- Soporte de herramienta de fresado de punta convexa para una trayectoria de herramienta precisa en 3D HSR / HSM, 3 + 2 y HSS.
- Protección contra colisiones de accesorios: Recorte automático de trayectorias en colisiones.
- Nuevas opciones de control como la sugerencia de inicio del eje lineal o retracción definido por el usuario.
- Definición de stock basada en modelo: Utilice el modelo sólido directamente para el stock.
Por: Staff de 3DCadPortal
