The Freedman 1863

John Quincy Adams Ward, The Freedman, 1863, en bronce, en el Amon Carter Museum of American Art, de Fort Worth, Texas, 200.15

El escaneo láser 3D de NVision hizo posible una colaboración entre dos escultores separados por 160 años.

El escaneo de precisión de NVISION, permitió al artista Hugh Hayden crear una nueva versión impresa 3D de la innovadora escultura The Freedman de John Quincy Adams Ward utilizando una copia digital del original de Ward de 1863 como modelo. Los escaneos 3D de NVision dieron a Hayden un archivo de diseño asistido por computadora (CAD) 3D de la geometría detallada de la escultura, que luego reelaboró digitalmente para crear un Freedman para el siglo 21.

El trabajo de Hayden es parte de la exposición del Museo Amon Carter de Arte Americano Emancipation: The Unfinished Project of Liberation (Fort Worth, TX) que explora las ideas de libertad y emancipación tanto entonces como ahora a través del trabajo de siete artistas contemporáneos de personas de color junto con obras de arte históricas.  La escultura de Ward de la colección de Carter fue un homenaje a la libertad inspirada en la Proclamación de Emancipación de Lincoln, la escultura fue pionera en estilo en el siglo 19. Alejándose de las representaciones convencionales de los afroamericanos como impotentes, presenta en cambio una figura de pose clásica, no en un estado de subyugación, sino en la cúspide de la libertad, con las cadenas de la esclavitud rotas. Creado en 1863 cuando la Guerra Civil hacía estragos, el entonces incierto estado de la plena emancipación se refleja en la presencia de grilletes que permanecen en las muñecas del hombre.

"En preparación para nuestra exposición Emancipation: The Unfinished Project of Liberation (Emancipación: el proyecto inacabado de la liberación), queríamos  que The Freedman inspirara a los artistas vivos a crear su propio trabajo", explica Maggie Adler, curadora de pinturas, esculturas y obras sobre papel en el Carter. Con ese fin, invitamos a siete artistas de color emergentes y de mitad de carrera a reaccionar y comprometerse con algunos de los problemas incrustados en el trabajo de Ward". Se alentó a los artistas a explorar la escultura de Ward a través de las lentes de sus propias vidas y producir una declaración artística correspondiente.

Cada artista tomó el impulso de Carter en una dirección diferente, con contribuciones que incluían escultura, fotografía y fabricaciones de papel y textiles, pero Hayden ofreció un enfoque único: quería hacer un molde impreso en 3D de The Freedman para la era moderna, revisando el trabajo de Ward para mostrar la figura original en un entorno más contemporáneo.

Esto presentó un tremendo desafío. Se descartaron los métodos tradicionales de fundición, como los que el propio Ward utilizó para copiar sus esculturas, ya que crear el molde podría comprometer la apariencia del molde de bronce del museo y también correr el riesgo de dañarlo accidentalmente en el proceso. Y ninguna forma de medición manual podría capturar con precisión la compleja geometría de la superficie y el carácter expresivo de la estatua.

Para crear el duplicado que serviría de base para su recreación, Hayden necesitaba el conjunto completo de las medidas dimensionales de la escultura. Pero

¿Cómo medir de manera no destructiva curvaturas tan intrincadas y otros detalles, incluido un tributo grabado del primer regimiento negro de la Unión en el grillete derecho, con el grado de precisión requerido?

El museo contactó a NVision, un proveedor en escaneo óptico 3D sin contacto y servicios de ingeniería con una extensa historia de ayudar a los escultores a digitalizar sus creaciones para su preservación y duplicado. "NVision se ha hecho un nombre por sí mismo al ayudar a gran parte del mundo del arte a lograr sus objetivos", dice Adler. Las esculturas del Museo Metropolitano de Arte (Nueva York, NY), el Instituto Técnico de Escultura Johnson Atelier (Mercerville, NJ), el Centro de Esculturas Nasher (Dallas, TX) y el creador de "Balloon Dog", Jeff Koons, han sido digitalizadas por NVision.

Con la supervisión de los curadores y conservadores de Carter, NVision escaneó la escultura de 19 3/4 x 14 1/4 x 10 1/2" utilizando un escáner de mano, un potente dispositivo portátil de escaneo láser 3D capaz de capturar con precisión la geometría 3D de objetos de casi cualquier tamaño o forma con detalles precisos. El escaneo se completó en menos de medio día. "El equipo de NVision fue cuidadoso para asegurarse de que se midiera cada fracción de pulgada como para que no se dañara nuestra estatua", dice Adler.

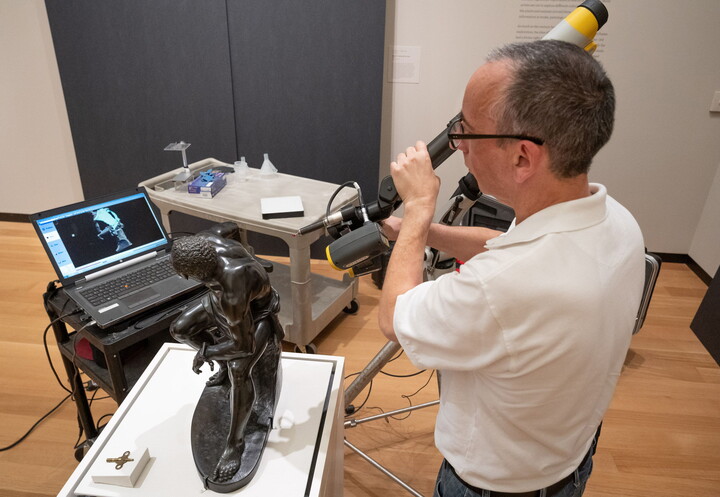

 Un ingeniero de NVision escanea The Freedman
Un ingeniero de NVision escanea The Freedman bajo la supervisión de curadores y conservadores de museos

El escáner de mano utilizado por NVision puede capturar 60,000 mediciones espaciales separadas por segundo con una precisión de +\- 0.025 mm o 25 micras, que es +/- una milésima de pulgada. (A modo de comparación, el grosor de un cabello humano es de aproximadamente 70 micras). Esto lo convierte en el método ideal para recopilar datos sobre la compleja geometría del arte de esculturas.

El escáner 3D está unido a un brazo mecánico que se mueve alrededor de la escultura, da libertad al ingeniero para capturar los datos rápidamente y con un alto grado de resolución y precisión. A medida que el escaneo láser 3D barre la superficie de la escultura, se genera una "nube de puntos" que consta de millones de ellos, cada uno con coordenadas x, y, z y vectores i, j, k. Cada punto individual representa una ubicación geoespacial específica en la superficie de la escultura. La nube de puntos final define las formas y dimensiones de la superficie del objeto con una precisión que supera a otras tecnologías de medición.

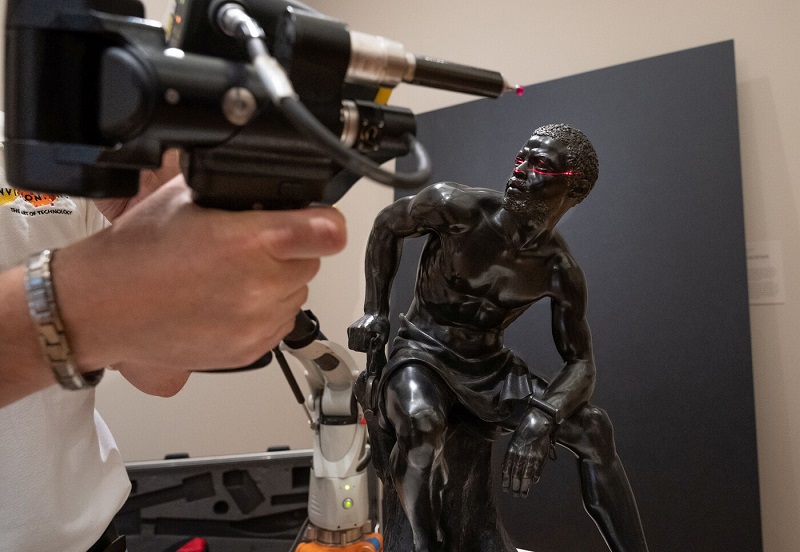

escaneo laser 3d de The Freedman
La línea roja del escaneo láser 3D se puede ver mientras captura los datos de medición de la superficie de la escultura


El software integrado del escáner convierte la nube de puntos en un archivo poligonal STL (estereolitografía), mientras que el software permite la representación en tiempo real, la edición completa del modelo, la reducción de polígonos y la salida de datos a todos los paquetes 3D estándar. El archivo STL se utiliza para crear un modelo 3D IGES/STEP/Parasolid, que luego se convierte al formato CAD requerido.

"NVision creó una representación de The Freedman con una precisión de una fracción de un cabello humano", comenta Adler. El Sr. Hayden procedió a corregir los escaneos de la escultura e imprimió en 3D los resultados en plástico blanco.

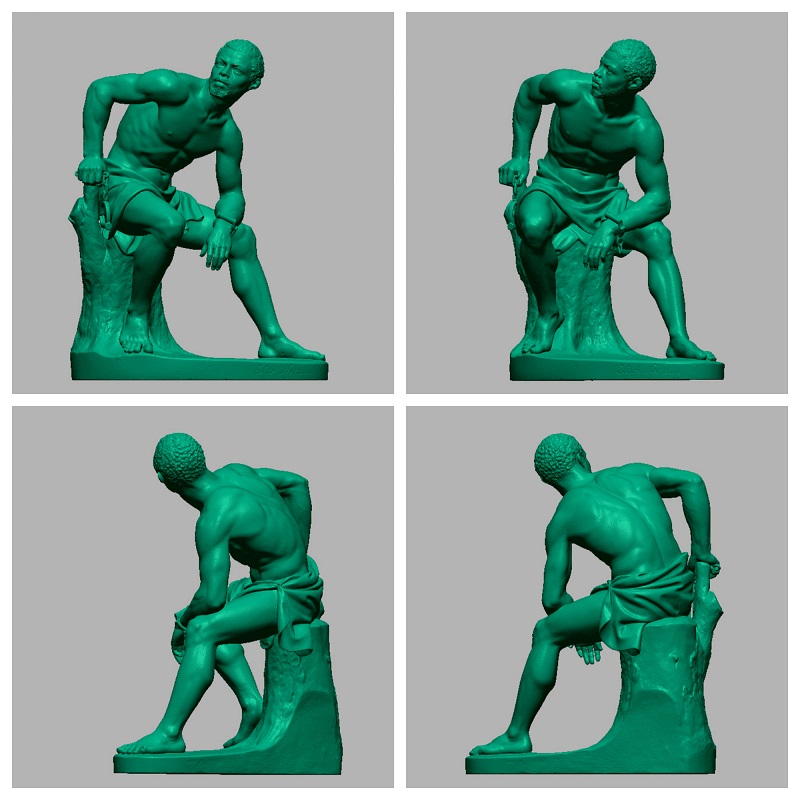

Escaneo laser 3D
Los escaneos de NVision entregaron a Hayden un modelo digital 3D de la geometría detallada de la superficie de The Freedman, visible desde todas las perspectivas y escalas, que reelaboró digitalmente para crear su escultura reinventada.

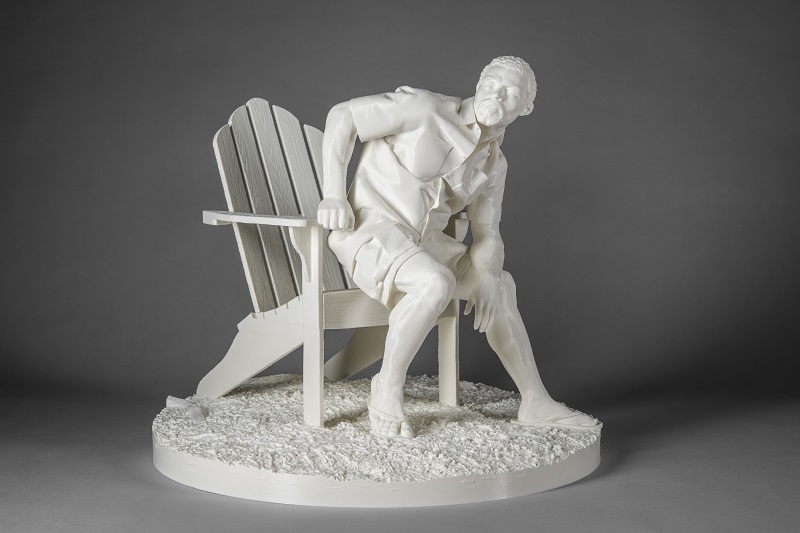

The Freedman

Hugh Hayden (n. 1983), sueño americano, 2023, plástico, cortesía del artista, © Hugh Hayden. La escultura reinventada de Hayden coloca la figura original de Freedman en otra perspectiva.

"Este proyecto fue análogo a los proyectos de ingeniería inversa que hacemos para la industria aeroespacial y otras industrias", dice Steve Kersen, presidente de NVision. "Esos escaneos proporcionan a los ingenieros archivos CAD 3D que pueden usar para revisar los diseños de productos. En este caso, permitió a un artista del siglo 21 poner su propio sello en una escultura creada originalmente hace 160 años".

La exposición The Emancipation: The Unfinished Project of Liberation estará abierta en el Museo Amon Carter hasta el 9 de julio.
