Premier Mundial de VISI 20 en el IMTS 2012

VISI versión 20 software líder en el mercado se presentara en el evento IMTS 2012 este Septiembre en Chicago, donde mostrara sus mejoras en más significativas en CADCAM

VISI 20 estará disponible a partir de Septiembre comenta la compañía Vero Software, el proveedor líder de soluciones CAD/CAM/CAE para la industria de moldes y herramentales.La nueva versión tiene mejoras substanciales en todas las áreas del producto,  con soluciones avanzadas para fabricantes de moldes, herramentales y dados.



VISI 20







Mejoras significativas de gráficos que incluyen la habilidad de visualizar un archivo antes de abrirlo,  con funcionalidad de paneo y acercamientos.  Otras mejoras incorporan mejor foto realismo, un ayudante de comandos para programación  y la habilidad para mostrar elementos fijos utilizando diferentes representaciones gráficas (modelo de alambre tipo wireframe y sombreado).

La amplia gama de mejoras significativas en CAD,  podrán ser vistas en el stand E3114 del IMTS 2012,  donde se verá un nuevo “modelo de colaboración” que permite a múltiples usuarios a trabajar en la misma base de datos por proyecto.  Entre otras mejoras se incluye la habilidad de asignar restricciones asociativas a cuerpos geométricos (como concéntricos, paralelo,  coincidentes, distancias, etc.) proveyendo las herramientas para simular el movimiento real de la herramienta y checar colisiones. Además,  los traductores CAD ahora soportan formatos Solid Works y Solid Edge y entidades B-rep Creo de PTC así como el formato JT open.

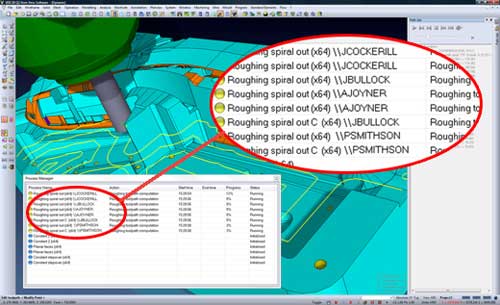

VISI 20 es una  versión mayor con desarrollos significativos en CAM.  Una innovación es la habilidad de distribuir el cómputo de la  trayectoria de corte en diferentes entre diferentes computadoras conectadas a la misma red local.  Esta tecnología utiliza “Cómputo Distribuido”,  donde las computadoras interactúan entre sí para lograr un objetivo común.  Cada objetivo se divide en muchas tareas,  cada una de las cuales es resuelta por una computadora conectada a la red.



Las principales ventajas son que la combinación de computadoras esclavas puede producir un recurso de cómputo similar al de una supercomputadora de multi-procesadores y mantener la PC maestra libre de cálculos intensivos.  Un proyecto piloto típico para una cavidad de molde podría fácilmente consistir de 30 a 40 operaciones complejas de trayectorias de corte.  La habilidad de compartir los procesos de cómputo a través de la red es una ventaja única,  produciendo ahorros masivos de tiempo y costos para el usuario final.



VISI 20



Nuevos algoritmos de trayectorias de corte incluyen una estrategia innovadora de desbaste híbrido,  maquinado de auto descanso mejorado (rest machining),  nuevo fresado de flanco multi-eje y un maquinado de desbaste multi-ejes.  La nueva estrategia de desbaste está basada en tecnología de maquinado híbrida que permite al sistema a reducir masivamente los movimientos rápidos, evitar que la herramienta colisione con el material,  optimiza el paso más del 50 % y propaga las transiciones de alta velocidad y movimientos evitando reducción de avance mientras máquina.



VISI 20



El nuevo fresado de flanco multi-eje es una estrategia desarrollada especialmente para cubrir todos los aspectos relacionados con el maquinado de partes para fluidos en  turbinas u otras piezas aeronáuticas.   El fresado del flanco está optimizado para producir la superficie objetivo con sólo un corte, usando la longitud completa de los hilos de la herramienta.  La nueva estrategia de desbaste  multi-eje permite al usuario crear trayectorias de desbaste de 5 ejes en mallas triangulares utilizando diferentes patrones de corte.

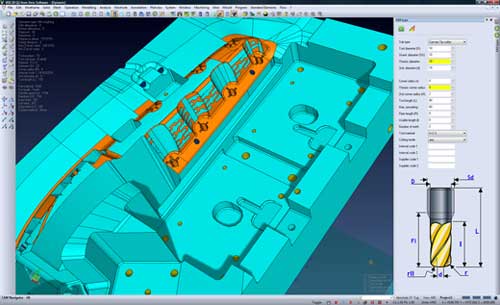

Otros desarrollos de CAM incluyen control de colisiones mejorado,  un nuevo motor de reconocimiento de características,  soporte para herramientas adicionales ( cortadores de barril, cortadores de punta convexa, cortadores de chaflán con radio  y cortador paloma con radio ) y un nuevo comando de “ incremento de material dinámico ” (DIS) que automáticamente crea el modelo base del material no cortado de operaciones previas – para ser utilizado como referencia para operaciones de fresado subsecuentes.

Desarrollos de electroerosión EDM por hilo incluyen la habilidad de auto detectar cortes internos.  Cuando el offset es mayor al radio de un arco,  la trayectoria de corte puede auto-interceptarse.  La simulación sólida se ha mejorado para detectar estas condiciones donde la trayectoria de corte se cruza y las señala en la lista de movimientos.  El usuario puede opcionalmente ignorar estas condiciones o hacer que la simulación se detenga automáticamente cuando ocurran.  Nuevas herramientas para relieve de esquinas permiten que se agreguen relieves a todas las esquinas internas y externas de manera independiente.  Normalmente un usuario quiere aplicar éstas de forma separada;  por ejemplo para agregar relieve a una esquina interna de un dado único.  Finalmente,  la base de datos de tecnología ha sido mejorada de manera que los materiales presentados se filtran de acuerdo el modelo de la máquina en vez de la familia de la máquina,  y los tipos de hilo disponibles se filtran de acuerdo al tipo de material.  Esto nos lleva a una selección más eficiente y exacta de la tecnología por parte del usuario.

Las mejoras de VISI Progress incluyen un nuevo motor para construir herramientas,  mejoras en desarrollos y una nueva funcionalidad “ media piel “ para operaciones de bridas y blanks.  Otros avances incluyen una herramienta reescrita para explosión,  catálogos mejorados,  y colaboración continua con CADENAS.



VISI 20

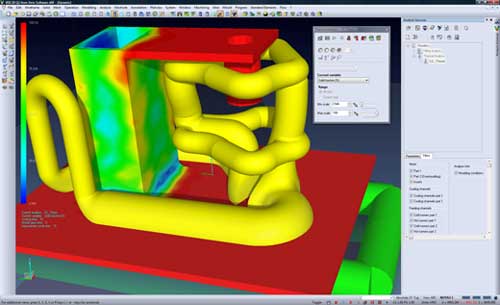

VISI Flow,  para análisis de flujo de plásticos,  se ha hecho compatible a 64 bits,  con mejoras para moldeo secuencial, asistido por gas, y sobre moldeo,  así como nuevas herramientas para enfriado conformado.  Este proyecto de análisis térmico se basa en la habilidad de agregar circuitos 3D de enfriamiento,  producidos usando prototipos rápidos que previamente eran imposibles de crear usando ciclos tradicionales de taladrado /barrenado.



En conclusión,  Marco Cafasso,  gerente de desarrollo de VISI, explica la filosofía detrás de los desarrollos recientes.  “Cuando tenemos datos importados reconocemos totalmente la importancia de trabajar tan eficientemente como sea posible con la información provista,  y enfocamos todo nuestro esfuerzo en mejorar el flujo de trabajo del operario.  Un ejemplo en particular es cómo hemos tomado el comando de extraer arista y lo extendimos para proveer la habilidad de automáticamente concatenar aristas de una poli línea en curvas continuas y también romper lazos completos en curvas sensibles basados en tolerancias angulares de partición.  Es este conocimiento afondo de los procesos de nuestros clientes que hace a VISI uno de los sistemas CAD/CAM líderes para la industria de moldes y herramientas.



Fuente: Vero Software
