Nuevas tecnologías en el laboratorio dental en el Perú: Sistemas CAD CAM y MAD MAM (Primera parte)

Por : José Antonio Oré

I. Introducción


Sin duda la revolución de la odontología y especialmente del  laboratorio dental tiene que ver con la aparición de los sistemas  de diseño y fresado automatizados guiados por computadora (CAD CAM)  y fresado manual (MAD MAM).


Estas “nuevas tecnologías” tienen el objetivo principal de reemplazar al metal (cofia, estructura o núcleo) en las restauraciones con cerámica libre de metal. La industria apunta a la cerámica y en especial a la libre de metal, debido a la gran demanda y la tendencia que se origina desde las expectativas de los pacientes, complementada con la información que recibe de parte de los  odontólogos.




La función, la estética y la precisión, son factores especialmente importantes en la odontología desde siempre, pero que hoy se adecua a los nuevos materiales que ofrece la industria odontológica.  Estos nuevos materiales, equipos y sistemas de fabricación en los laboratorios dentales, satisfacen las demandas de los pacientes y odontólogos, pero también las necesidades propias del técnico dental que busca producir más, en menos tiempo, con menor esfuerzo y lo más importante: con más precisión y la garantía de materiales más resistentes por el hecho de ser fresados y no colados o inyectados.




Hoy, el uso de estas máquinas se ha centrado en  la fabricación de cofias de dióxido de Zirconio en coronas y puentes, también en prótesis sobre implantes, principalmente para la confección de los pilares o abutments, usando materiales como el Titanio, Cobalto Cromo, cerámicas y dióxido de Zirconio.

Lab Dental

Foto 1. Bloques de dióxido de Zirconio para sistemas de fresado manual (MAD MAM).

Lab Dental

Foto 3. Discos de Dióxido de Zirconio para sistemas CAD CAM. Tienen un tamaño estándar.



También puede fabricarse estructuras por CAD CAM en otras áreas del laboratorio dental, por ejemplo al hacer las estructuras de Co-Cr en Prótesis Parciales Removible, coronas telescópicas o coronas con ataches en Prótesis Combinada. También en  el diagnóstico, pudiendo reemplazar, los movimientos del articulador en un articulador virtual, el encerado de diagnóstico, por un modelado virtual que puede luego fresarse en cera o resinas .

Lab Dental

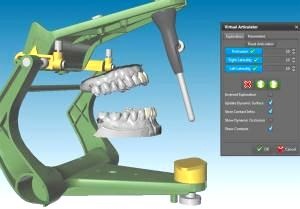

Foto 2. Articulador virtual para sistemas CAD CAM. Simula los movimientos y contactos de acuerdo a los registros intermaxilares del paciente.

Lab Dental

Foto 5. Discos de resina para sistema CAD CAM. También hay bloques de cera CAD.



Los tiempos han cambiado,  Internet es  la principal herramienta que ayudó a acortar las distancias de información en tecnología en el área odontológica (aproximadamente 15 o 20 años de diferencia) por ejemplo entre EE.UU.  y el Perú o la mayoría de países de Latinoamérica; a tal punto que hoy nos enteramos de los últimos adelantos tecnológicos que hay en Europa, casi en tiempo real.


En esta nueva era digital de la odontología y el laboratorio dental, y más precisamente en el sistema CAD CAM que está constituido por computadoras, software e imágenes 3D; Internet también interviene, por ejemplo como medio de transporte de la información digital  con el escaneado en 3D del modelo o una impresión digital, que es enviada por correo electrónico a un centro de fresado cuando la distancia impide el transporte directo de dicha información, para luego proceder al diseño en 3D y fresado automático guiados por computadora.



Lab Dental

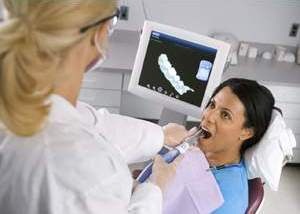

Foto 4. Impresión digital con escáner. Este tipo de tecnología estaría en el mercado peruano en Octubre de este año (2012).





Pero  hay dos preguntas que surgen en este contexto: ¿Cuánto se ha acortado realmente la brecha tecnológica, no la informativa sino la que vemos en el día a día, entre Europa,  Asia  o EE.UU. y el Perú?  ¿Estos adelantos tecnológicos dejarán tarde o temprano  sin trabajo a muchos técnicos dentales?


Este artículo tiene como objetivo ayudar a responder esas preguntas e informar acerca de lo que existe hoy en nuestro medio en sistemas de fresado manual (MAD MAM) y sistemas de fresado automatizado (CAD CAM), en laboratorios dentales y clínicas odontológicas de Lima y algunas provincias.  El artículo no se centrará en describir la técnica de trabajo de estos sistemas, sino en dar a conocer la mayoría de ventajas y desventajas de estas “nuevas tecnologías”.



II. ¿Zirconio, Circonio o Zirconia?


El Zirconio o Circonio es lo mismo, puede escribirse de las dos formas y se acepta. En la tabla periódica de los elementos su símbolo químico es (Zr). El Circonio o Zirconio (Zr) se descubrió primero por Klaproth en 1789 y fue aislado como  metal por Berzelius en 1824. Es un metal color blanco grisáceo, lustroso y resistente a la corrosión. Esta definición  del Zirconio como metal, hace cuestionar a algunos investigadores  en el área dental y con mucha base, la validez de la denominación de “cerámica libre de metal” a las coronas o puentes de cerámica hechas sobre estructuras de dióxido de Zirconio.


El Dióxido de Zirconio (ZrO2) se vende como polvo para la fabricación de cerámicas finas en la industria de productos químicos. Un ejemplo son las empresas chinas que ofrecen este tipo de materia prima a $ 5 (cinco dólares) el Kg. Es 99% Dióxido de Zirconio y 1% de otros componentes como NaO2, SiO2, Fe2O3 y TiO2.  En la industria odontológica, la gran opacidad y la excesiva intensidad de su color blanco ha obligado a los comercializadores a crear tintes para teñir los núcleos o cofias y mejorar la estética en el sector anterior.


En el área dental es el material más resistente para fabricar  las estructuras para coronas y puentes libres de metal, o pilares para prótesis sobre implantes. El  Dióxido de Zirconio (ZrO2) es llamado también Zirconia (ZrO2)  y también Óxido de Zirconio (ZrO2)



Lab Dental

.

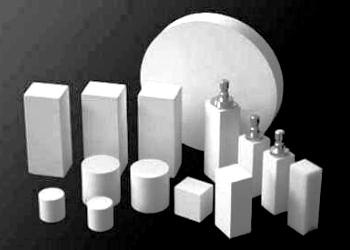

Foto 6. Dióxido de Zirconio en diferentes presentaciones tanto para sistemas CAD CAM como para sistemas MAD MAM.


El Dióxido de Zirconio varía en nombres y componentes adicionales de acuerdo a cada marca, del mismo modo que las aleaciones dentales. En la literatura vemos que se  usan la palabras “Zirconio”, “Zirconia”, “Circonio”, para señalar a las distintas marcas de  dióxido de Zirconio a las que se les han añadido otros componentes, de esta forma se ha creado algo de confusión.



III. Implantología y CAD CAM


1. PILARES O ABUTMENTS


1.1   Titanio: Para restauraciones extensas.  A partir de bloques macizos puede ser usado por diferentes sistemas como CERCON, KAVO-EVEREST, entre otros.  Se puede fabricar coronas, cofias, estructuras para puentes y sobrestructuras para implantes.

Lab Dental



Foto 7. Disco de Titanio para Cad Cam. Es muy parecido al de Cobalto Cromo.



1.2    Dióxido de Zirconio. Se explicó anteriormente.


2. ESTRUCTURAS PARA CORONAS Y PUENTES


2.1   Titanio. Se explicó anteriormente.


2.2   Cobalto Cromo (Cromo Cobalto): Puede ser usada por los sistemas CERCON, PROCERA, KAVO-EVEREST, entre otros.


2.3    Materiales Cerámicos (cerámicas de alta resistencia para mecanizar)


1. CERÁMICAS FELDESPÁTICAS


a.1 Cerámicas reforzadas con óxido de Aluminio. Se presentan  en bloques ya sinterizados entre 1100 y 1250 C (grados centígrados): Se pueden hacer coronas sobre pilares para cementar, incrustaciones, coronas y carillas de forma directa o indirecta. Tienen un resistencia de aprox. 150 MPa. Pueden ser usadas por sistemas como CEREC y otros. Ejemplo: VITABLOCKS (VITA).


a. 2 Vitrocerámicas reforzadas con Leucita.  Su resistencia a la flexión es de 140 MPa, se presentan en bloques que pueden ser mecanizados en sistemas como CEREC y KAVO-EVEREST. Ejemplos: IPS Empress CAD para CEREC  y GBlanks (KAVO).


a.3 Vitrocerámicas de Disilicato de Litio. Se presentan en bloques parcialmente cristalizados para ser mecanizadas  por sistemas como CEREC,  KAVO-EVEREST, NOBEL PROCERA y otros. Luego terminan su cristalización en una cocción a 850 C (grados centígrados). Su resistencia a la flexión es de aprox. 360 MPa.  Ejemplo: IPS e.max CAD (IVOCLAR).

Lab Dental

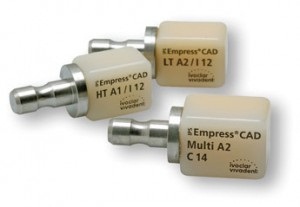

Foto 8. IPS-Empress Cad-Blocks.


2. CERÁMICAS ALUMINOSAS


b.1 Cerámica de Óxido de Aluminio – Magnesio.  Se presenta en bloques presinterizados y tienen una resistencia a la flexión de aprox. 300 MPa. Se puede utilizar en sistemas como CEREC. Ejemplo: VITA InCeram SPINELL BLANKS (VITA).


b.2 Cerámica de Óxido de Aluminio. Se presenta en bloques presinterizados y tiene una resistencia a la flexión de 500 MPa. Puede ser mecanizada por sistemas como: CEREC , PROCERA y otros. Ejemplos: VITA InCeram ALUMINA BLANKS(VITA) y Procera All Ceram (PROCERA).

Lab Dental

Foto 9. Vita InCeram ALUMINA BLANKS


b.3 Cerámica de Óxido de Aluminio – Zirconio. También llamada “Zirconia”, prsenta una resistencia a la flexión de 600 MPa. Es una modificación del InCeram Alúmina clásico (Al2O3) reforzado con partículas de dióxido de Zirconio (Al2O3 + ZrO2). Puede ser mecanizada en diferentes sistemas. Ejemplo: VITA InCeram ZIRCONIA BLANKS (VITA).


3. CERÁMICAS ZIRCONIOSAS


Son las cerámicas reforzadas con Dióxido de  Zirconio. Cada marca utiliza algunos otros componentes pero basados en el (ZrO2). Ejemplos: Óxido de Zirconio estabilizado con Itrio o VITA InCeram YZ Cubes (VITA), IPS e.max ZirCad(IVOCLAR).

Lab Dental

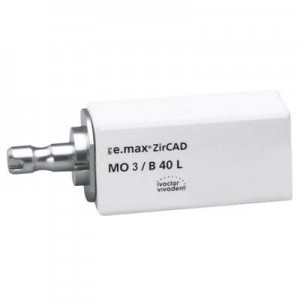

Foto 10. IPS e.max ZirCAD


2.4    Resinas. Principalmente en implantología, donde los tratamientos son de larga duración, han dado lugar a la aparición de resinas para la confección de provisionales resistentes y duraderos. Ejemplos: Telio CAD (NOBEL BIOCARE e IVOCLAR), VITA CAD-Temp para CEREC InLab(VITA).


3. ESTRUCTURAS MECANIZADAS


En estructuras mecanizadas para prótesis sobre implantes tenemos a  las barras fresadas. Las opciones en materiales son similares a los descritos para pilares o estructuras para coronas y puentes, con la diferencia de que en estos casos se usa solamente el Titanio o el Cobalto Cromo. Se pueden mecanizar en sistemas como NobelProcera y otros.

Lab Dental

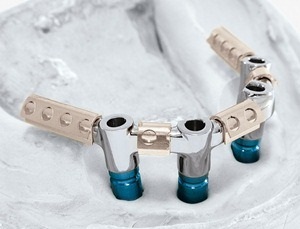

Foto 11. Barra Dolder para sobredentadura NOBEL PROCERA con caballitos de Oro.





Bibliografía y Referencias



-  “Nuevas tecnologías en el laboratorio dental- CAD CAM”. Pedro Julio Jimenez Serrano. Revista Gaceta Dental (España). (2007).
-  “Fresadora- copiadora de dióxido zirconio”. Sascha Cramer von Clausbruch . Revista Quintessence. (Edición en español). Volumen 18. Noviembre 2007.
- ” Tecnología CAD/CAM  en implantoprótesis. Puesta al día y perspectivas de futuro”. Marta Romeo, José Vallejo, Juan Antonio Martinez, Jaime Del Río, Juan López, M.ª Antonia Rivero, Enrique Pozuelo. Revista Gaceta Dental Nº 216, Julio 2010.
- americanmachinist.com (2012)
- wisegeek.com (2012)
- gorton-machine.org (2012)
- www.aedj.in (2012)
- circonio.net (2012)
- periodni.com (2012)
- Websites  oficiales de marcas e importadoras mencionadas y otras páginas en Internet.



Sobre el Autor
José Antonio Oré. Técnico en Prótesis Dental. Experto en Prótesis Parcial Removible. Estudios de Especialización en P. Fija y Cerámica (UPCH-Laboratorio) Ex- Director de la Revista El Atache. Miembro de la ATPDP. Correspondencia: direccion @elatache.com en colaboracion con 3DCadPortal
