El programa detrás del modelado 3D Parasolid v28.1 propone nuevas técnicas de modelado convergente

Se presenta una primer versión de Parasolid que incluye técnicas de modelado convergente que dará beneficios a la manipulación de caras con integración B-rep, para generar modelos flexibles, útiles para ser más productivo en CAE y PLM.

Modelado Convergente


Modelado facetado


Parasolid incluye la primera instalación de la tecnología para resolver por modelado convergente, lo que permite crear modelos facetados y modificarlos usando una selección de funciones para B-rep. Las aplicaciones obtienen beneficios del uso de herramientas comunes independiente de la complejidad de la geometría al usar un solo motor de componentes geométricos. Las operaciones que se soportan son booleanas, secciones, taladros, offsets y espesores, rendering, exportar o importar XT, reparaciones, etc. Conoce más sobre modelado por convergencia aquí.



Selección de un solido facetado rojo desde un face planar azul



Edición de modelos


El motor Parasolid incluye bondades para mejor control del modelado a detalle como:

  • Generación de curvas isocline en conicidades con un mejor diagnostico al momento de no poder realizar la operación.
  • Diagnósticos en la extensión de operaciones de cuerpos con extremos que no se pueden extender
  • Diagnósticos en ejes laminares durante la creación de parches.

El eje laminar rojo se mueve en la dirección negara y parcha con la superficies seleccionada


Modelado de superficies


La creación de superficies y su edición se ha renovado en Parasolid 28.1

  • Segmentación de geometría para compartir caras en superficies y su re parametrización
  • Creación de superficies-B grado 1 en operaciones de Lofting
  • Estabilidad en solución a pequeños cambios en superficies
  • La operación de Swept acepta un cuerpo y operaciones booleanas para su creación.

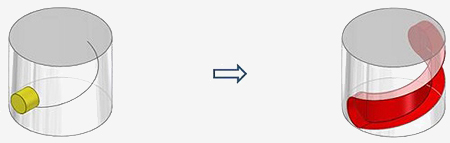

El solido amarillo se desliza a lo largo de la curva y un volumen es creado y sustraído del solido objetivo


Otras mejoras

  • Habilidad de crear radios constantes y variables tipo blends en caras con curvaturas muy cerradas.
  • En el modeló general, extender un cuerpo por medio sus extremos laminares.
  • Candadear un Sweep usando caras de un sólido para no afectarlas
  • Establecer la versión usando APIs
  • Calculo de distancia de solidos usando Extended Symmetric Multi-Processing (SMP)

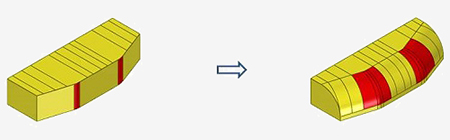

Parasolid blends

Fuente: Siemens PLM
